Реверс-инжиниринг запчастей для НПЗ

Инжиниринговая компания «Комплекс КАД» услуги по обратному инжинирингу и производству запчастей и узлов для оборудования НПЗ. Разрабатываем полный комплект конструкторской документации (КД) по образцу детали, выезжаем на заводы к заказчикам.

Простой оборудования на нефтеперерабатывающем заводе (НПЗ) влечет за собой колоссальные финансовые потери и риски для производственного цикла. Мы помогаем оперативно решить вопросы поставок и локализовать производство критически важных компонентов на территории России.

Обратный инжиниринг оборудования для нефтепереработки

Реверс-инжиниринг или обратный инжиниринг — это процесс исследования готового изделия (детали, узла, механизма) с целью последующей разработки рабочих чертежей и 3D-моделей. В отличие от слепого копирования, он подразумевает глубокий анализ детали, что позволяет не только воссоздать ее, но и при необходимости модернизировать, устранив заводские «слабые места».

Применение современных методов 3D-сканирования и материаловедческой экспертизы позволяет нам создавать конструкторскую документацию, по которой можно изготовить деталь, не уступающую, а зачастую и превосходящую оригинальную по своим эксплуатационным характеристикам.

Бесплатная консультация

Цены на реверс-инжиниринг запчастей для НПЗ

Польза реверс-инжиниринга для НПЗ

• Снижение рисков простоя. Разработка чертежей изношенной детали позволяет быстро заказать её изготовление на отечественных заводах. Это избавляет от сложных и долгих цепочек параллельного импорта.
• Легализация производства аналогов. Разработка собственной конструкторской документации переводит производство неоригинальных деталей в легальное правовое поле.
• Преодоление последствий санкций. Вы перестанете сильно зависеть от зарубежных поставщиков насосного, компрессорного, теплообменного оборудования.

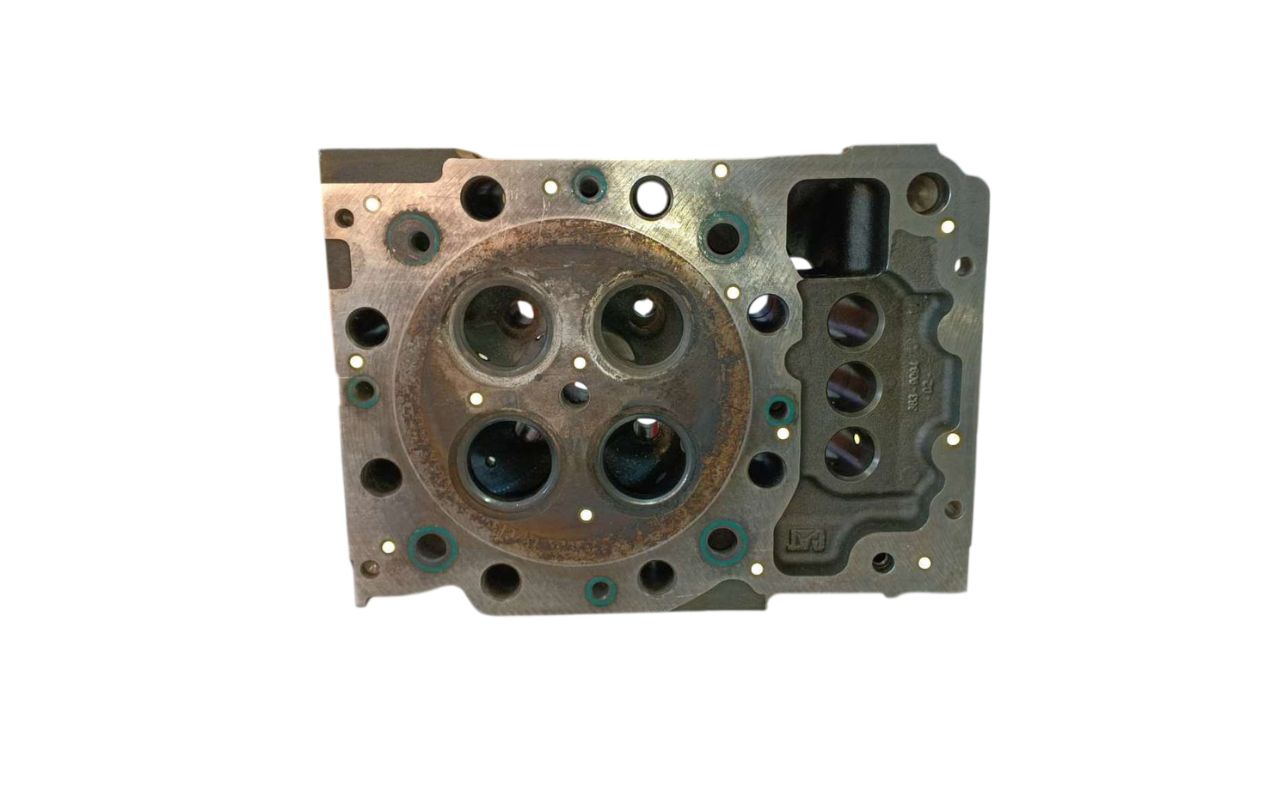

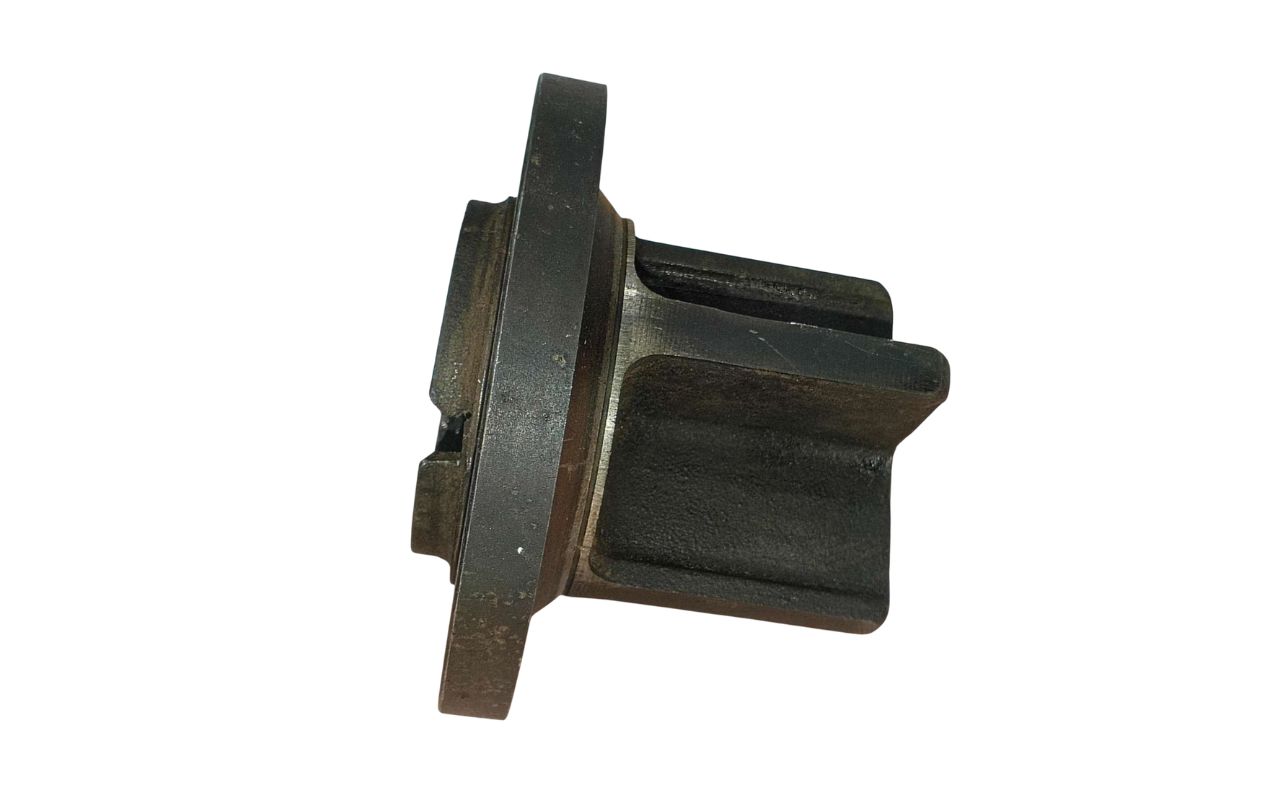

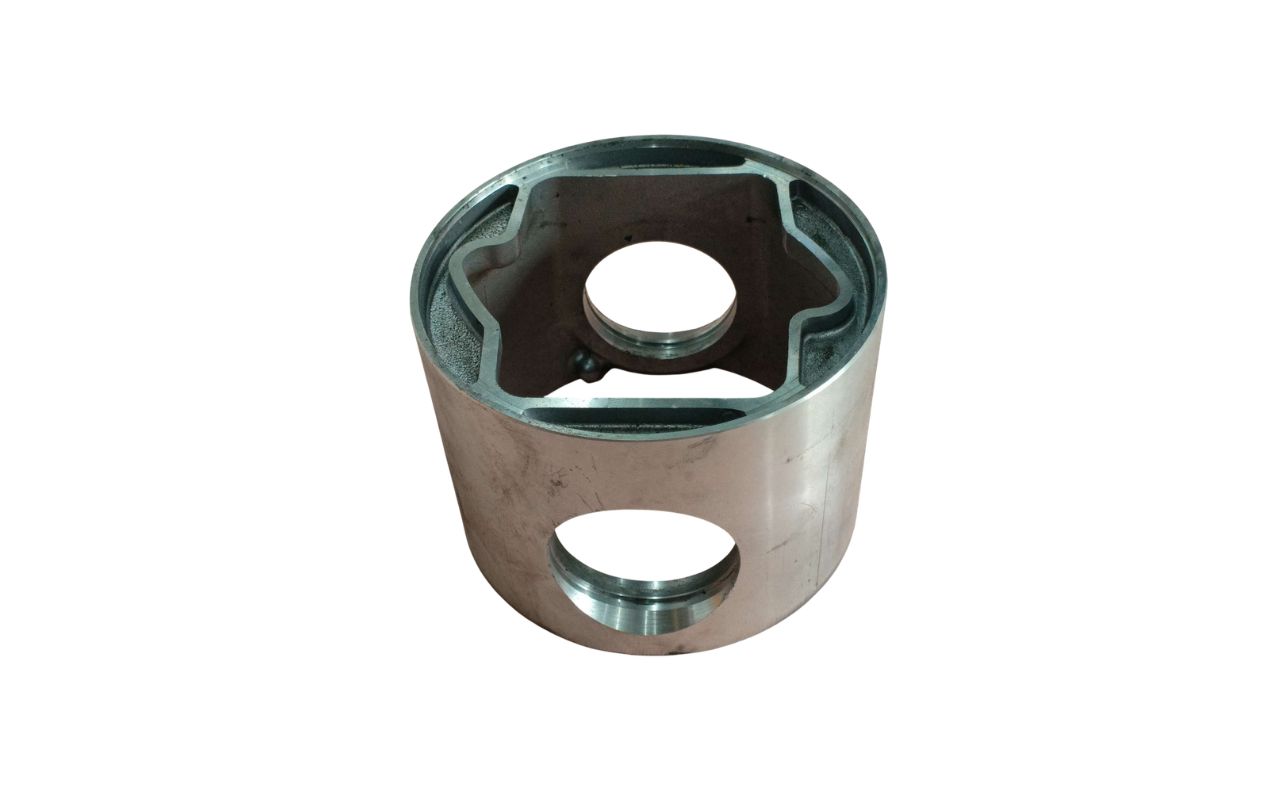

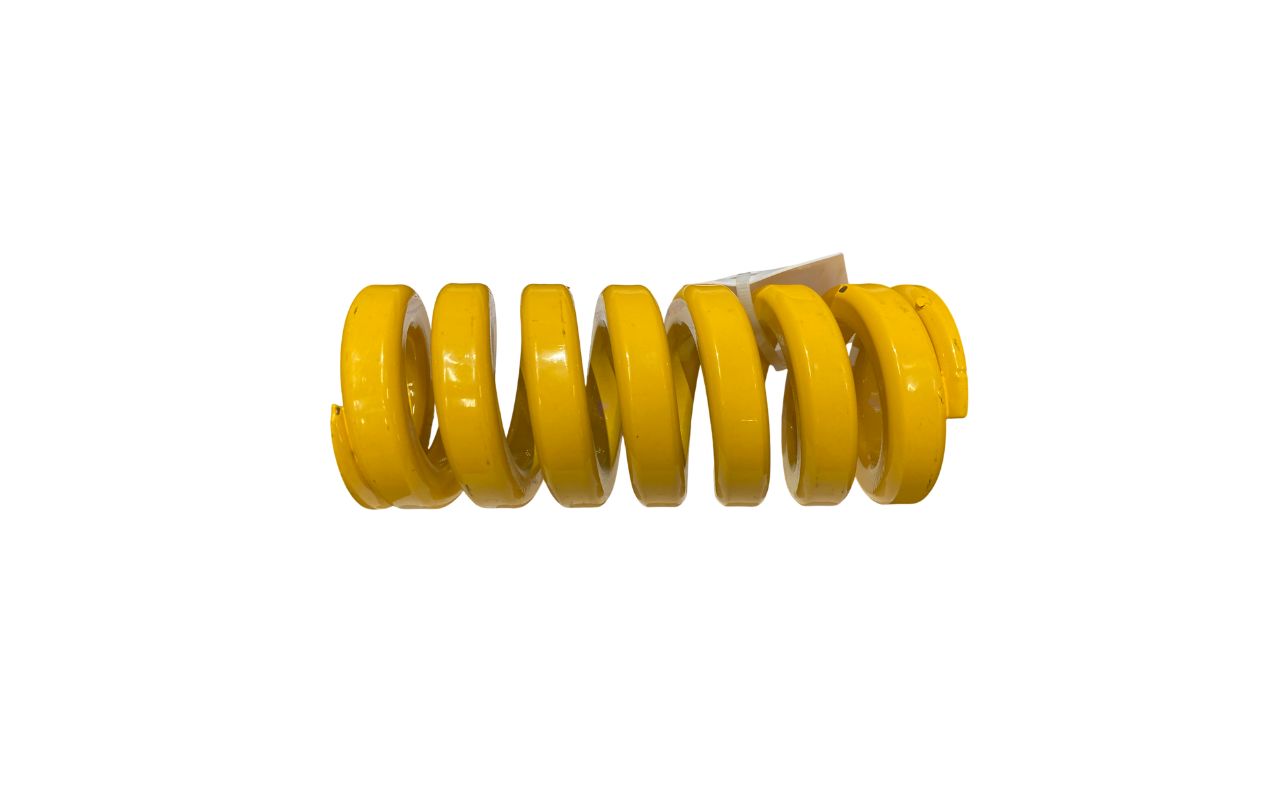

Какие запчасти для НПЗ мы проектируем

Инженеры «Комплекс КАД» обладают опытом реверс-инжиниринга следующих категорий узлов и деталей:

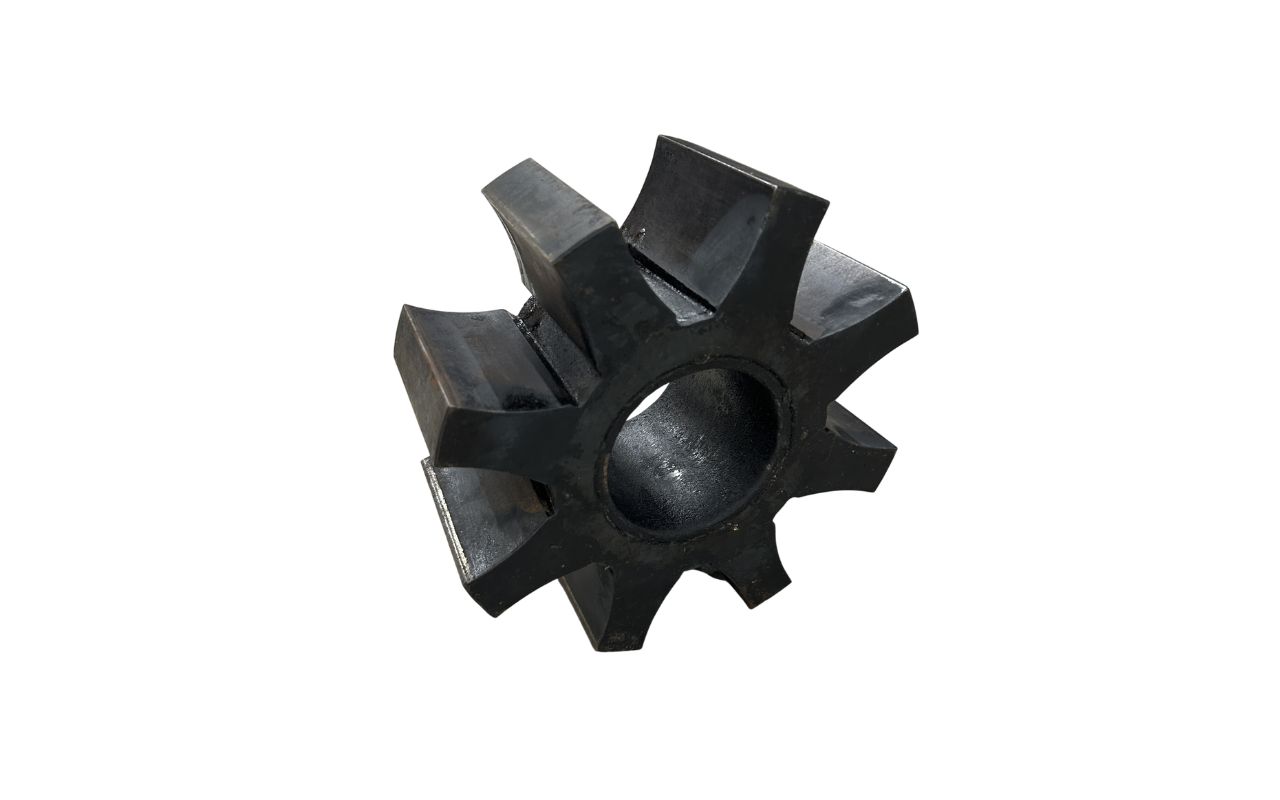

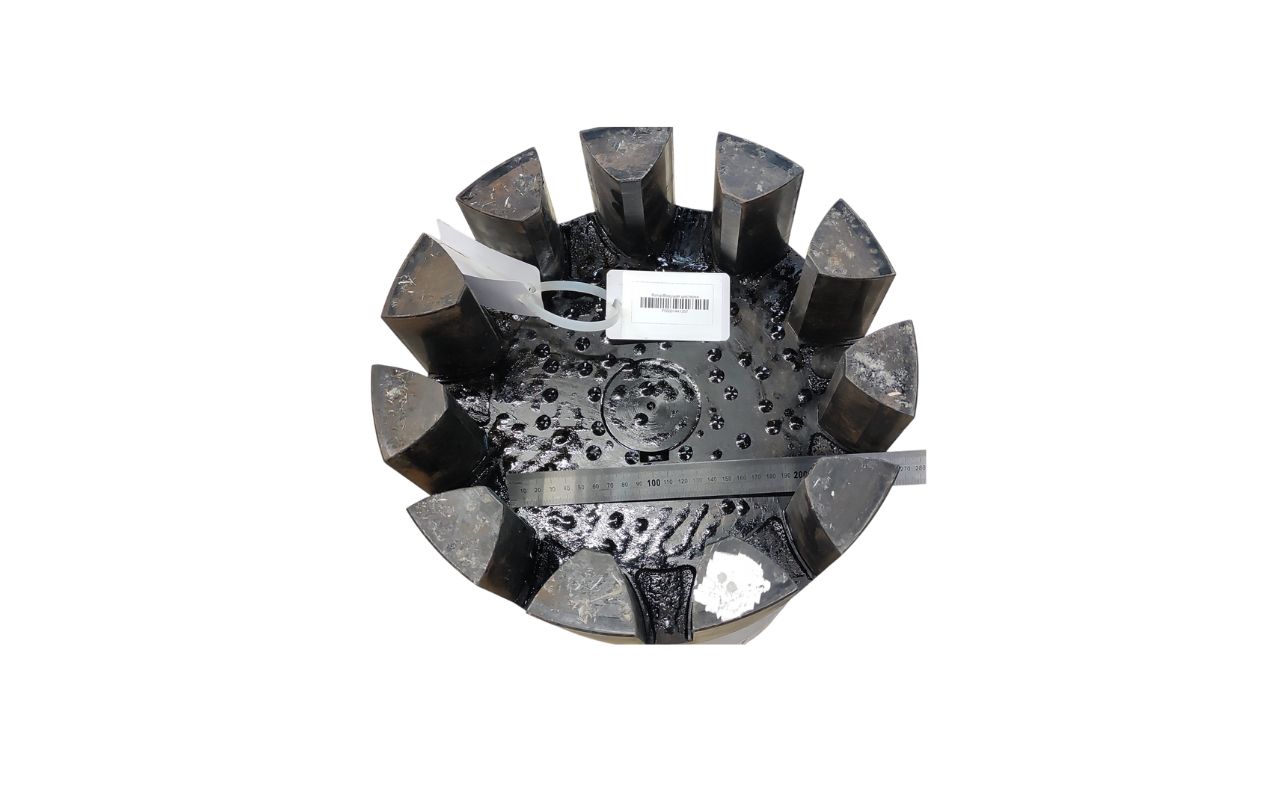

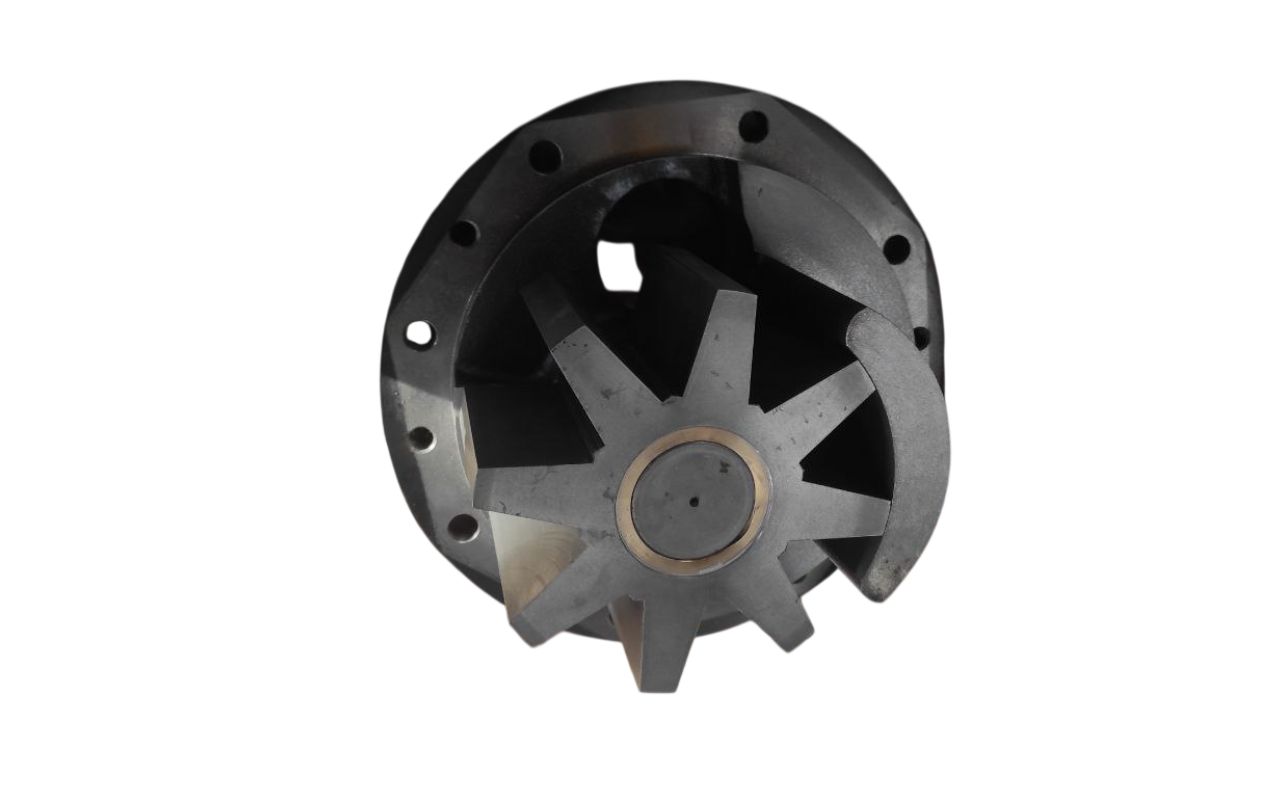

• Насосное оборудование (центробежные, плунжерные, винтовые насосы): рабочие колеса (импеллеры), направляющие аппараты, корпуса насосов, крышки, валы, торцевые уплотнения, втулки.

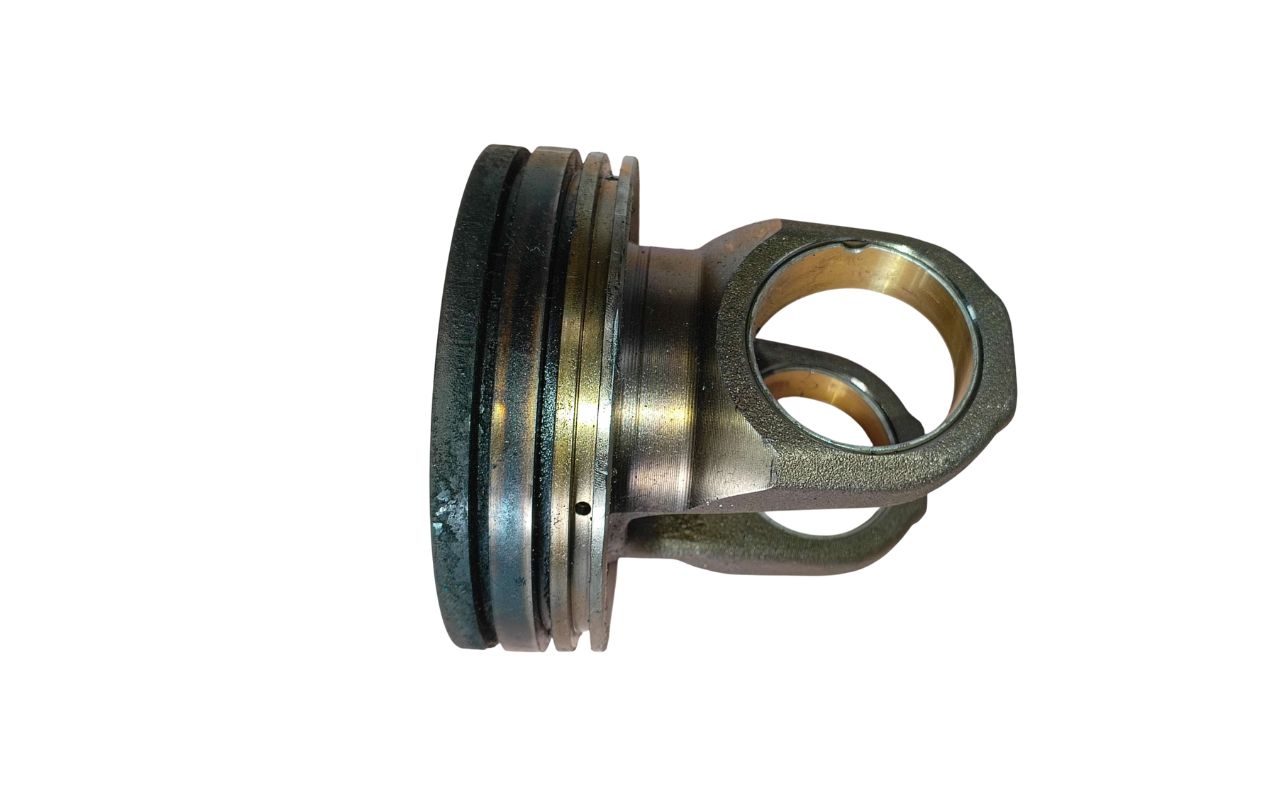

• Компрессорное оборудование и турбины: лопатки турбин, роторы в сборе, диафрагмы, зубчатые колеса, шестерни, вал-шестерни редукторов.

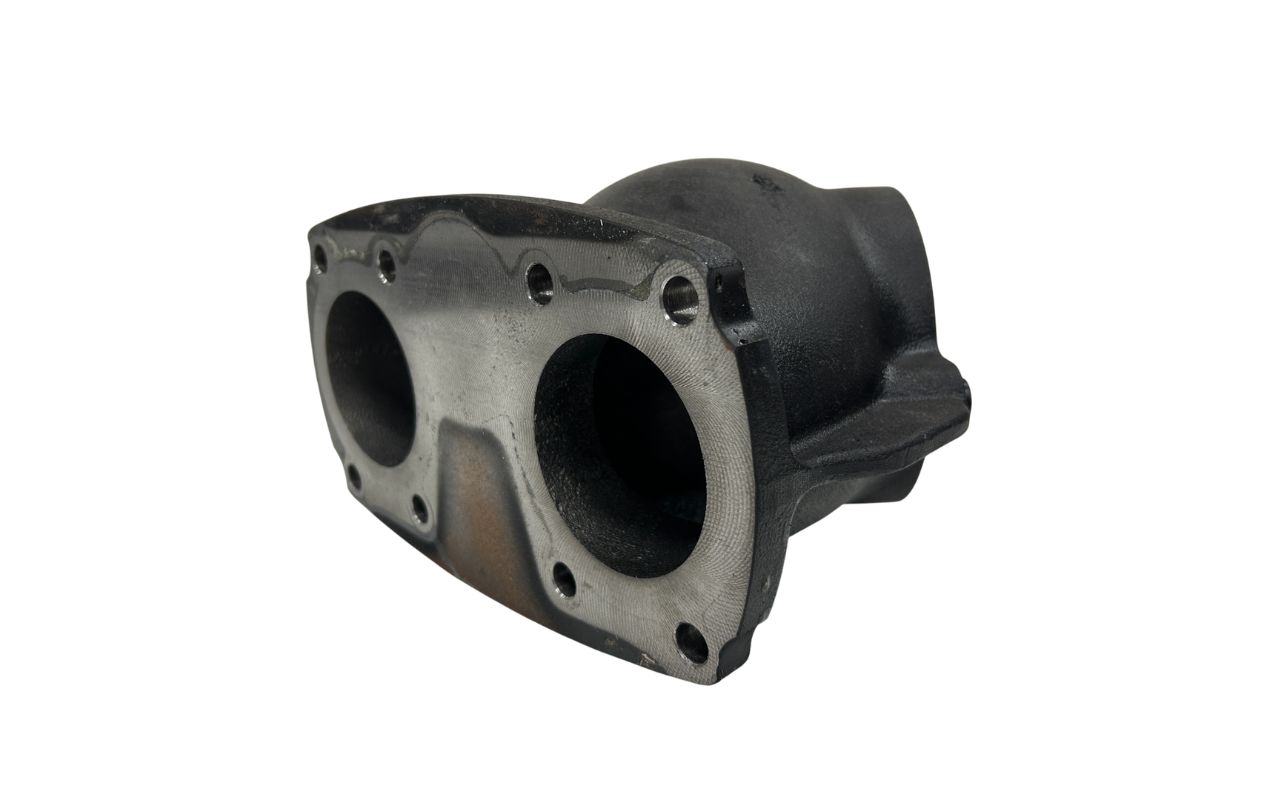

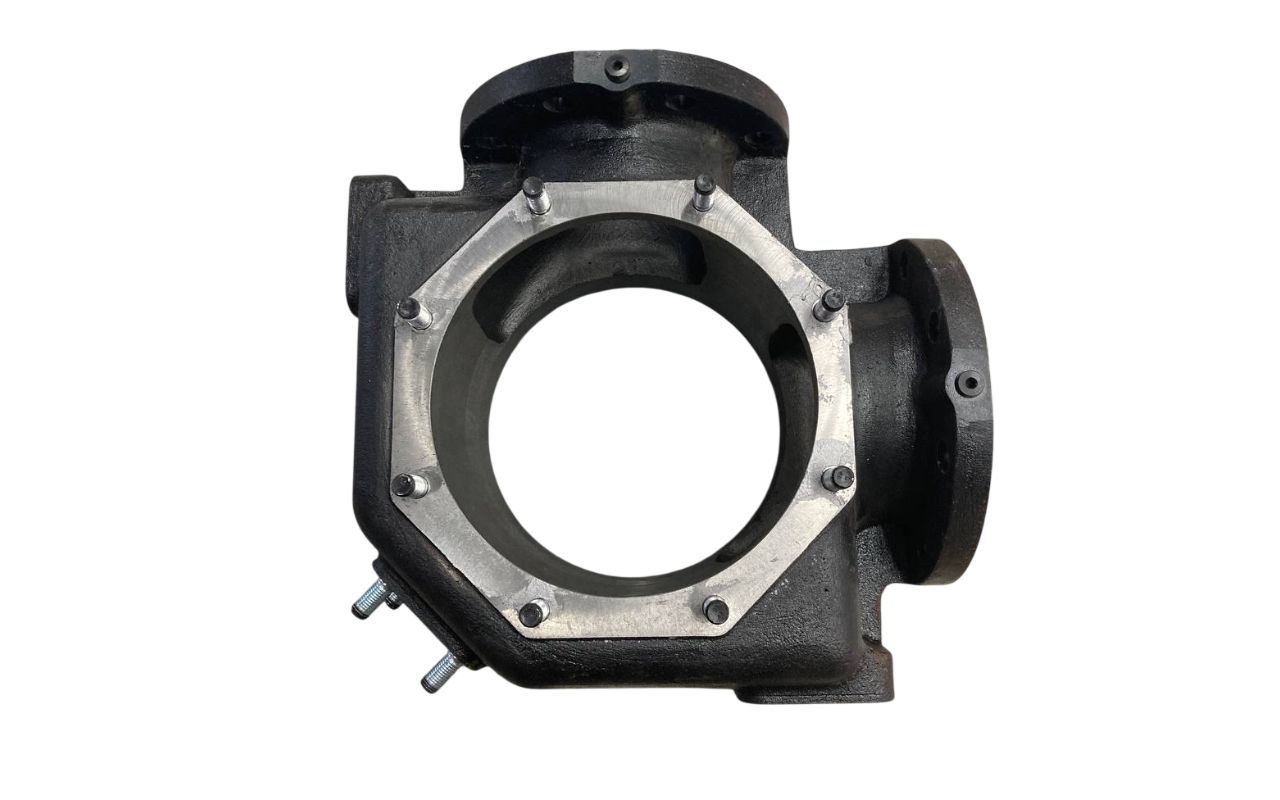

• Трубопроводная арматура и теплообменники: корпуса задвижек, клапаны, седла, клинья, трубные решетки, фланцевые соединения, нестандартный крепеж.
• Сложные корпусные детали и нестандартная оснастка.

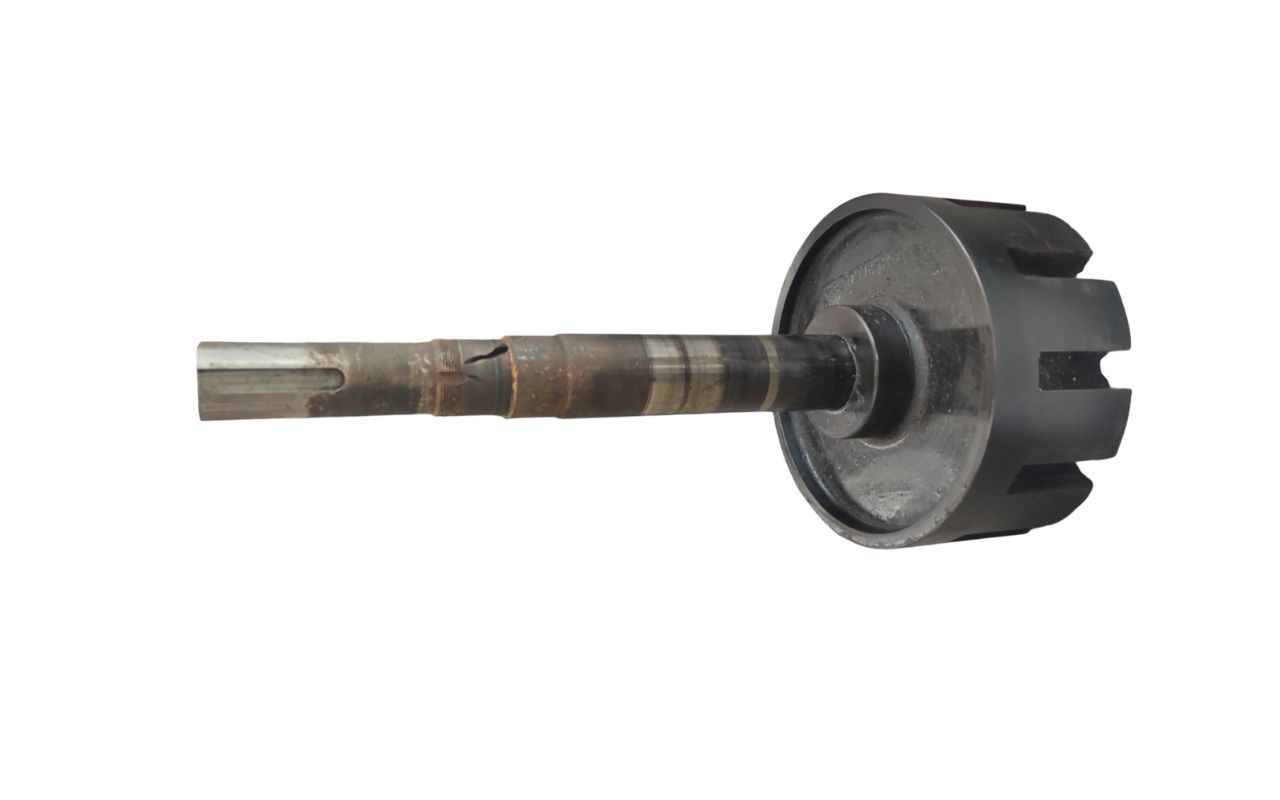

Если ваша деталь сломана, изношена или деформирована, наши инженеры-конструкторы способны восстановить ее первоначальную геометрию математическим путем в САПР.

Другие наши направления обратного инжиниринга

Подход «Комплекс КАД»: от 3D-сканирования до разработки КД и производства

Мы используем комплексный подход, объединяющий передовые измерительные технологии и глубокие инженерные знания.

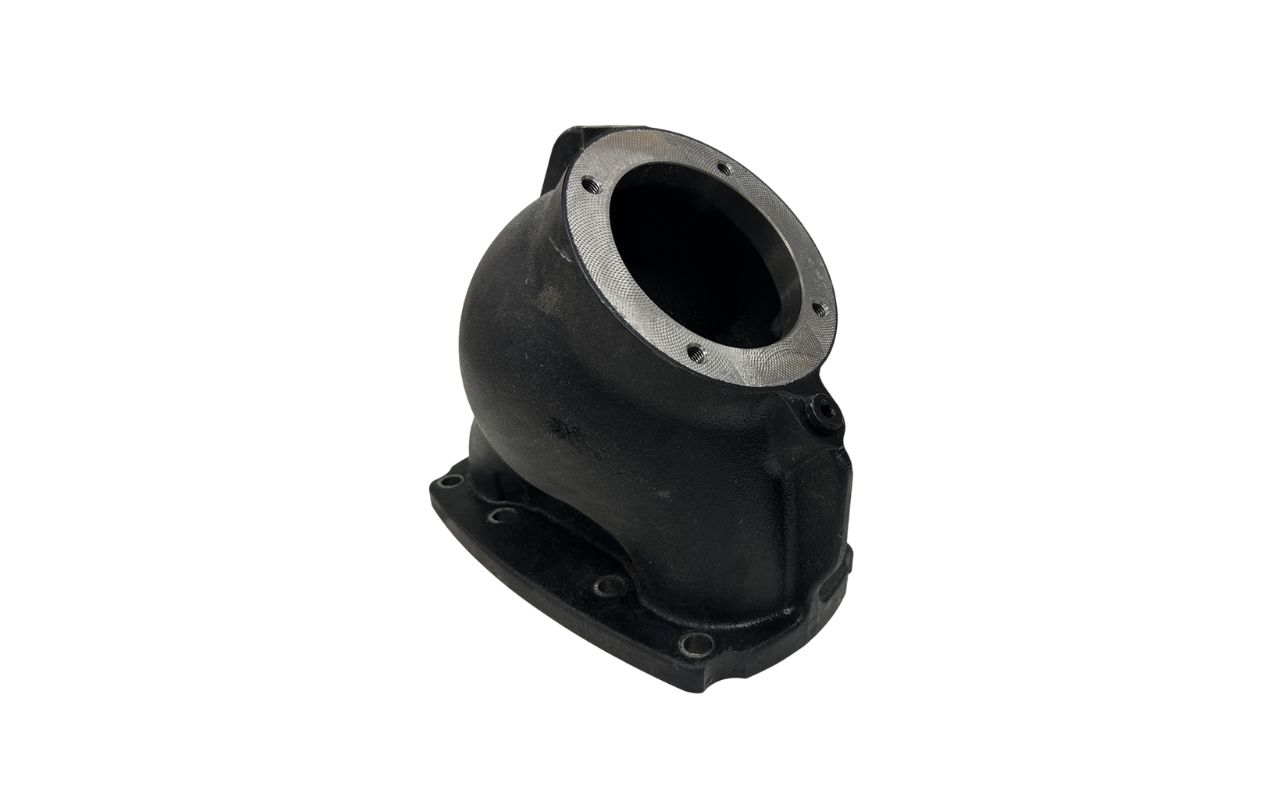

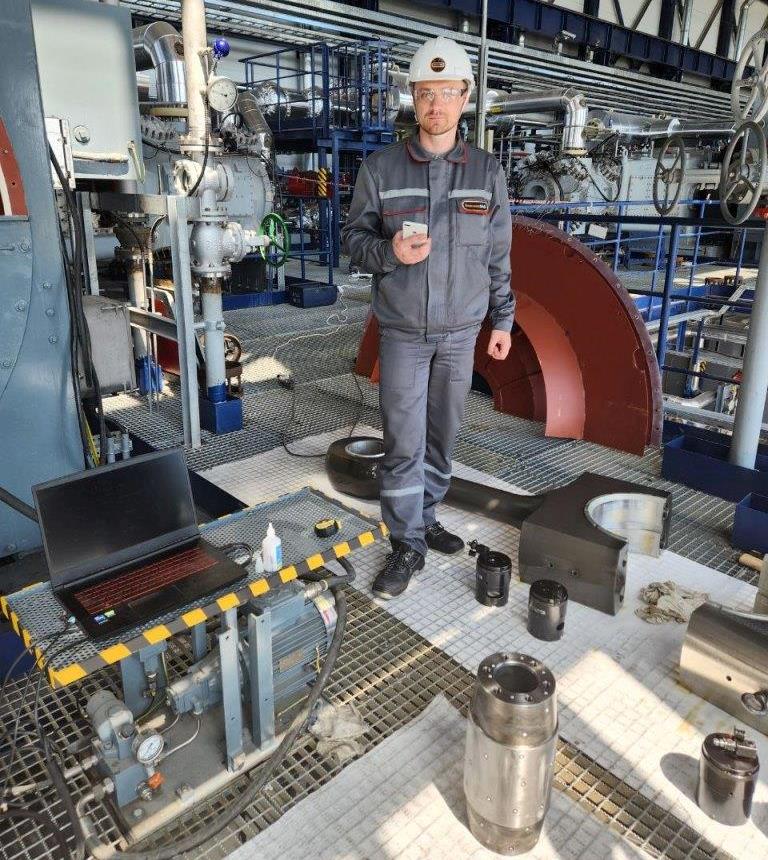

1. Высокоточное 3D-сканирование. Основа качественного реверс-инжиниринга — точный сбор геометрических данных. Мы применяем промышленные оптические и лазерные 3D-сканеры, способные оцифровать деталь любой сложности с точностью до 0,01 мм. Сканирование может проводиться на территории заказчика (объекте НПЗ), что особенно важно для крупногабаритного или несъемного оборудования.
2. Анализ химического состава. Для нефтегазовой отрасли критически важно правильно подобрать материал. Мы организуем проведение химического анализа металла (спектрального анализа), определение твердости и механических свойств образца. На основе полученных данных инженер подбирает точный отечественный аналог по ГОСТ, соответствующий требованиям коррозионной стойкости и прочности.

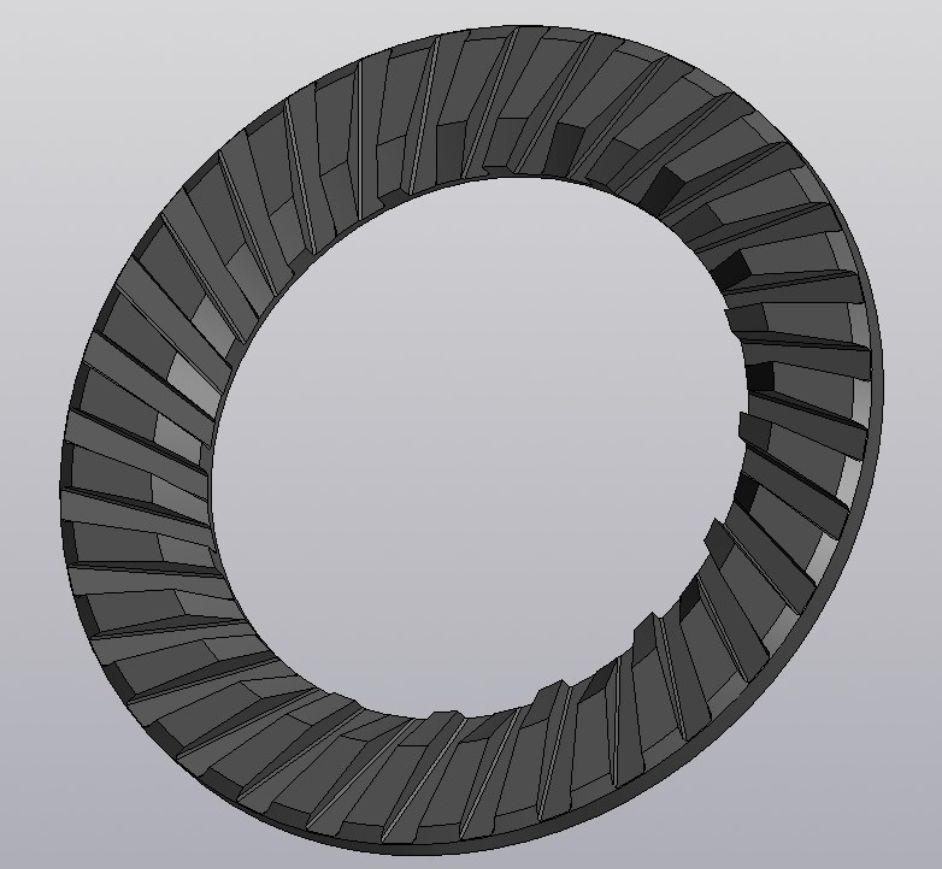

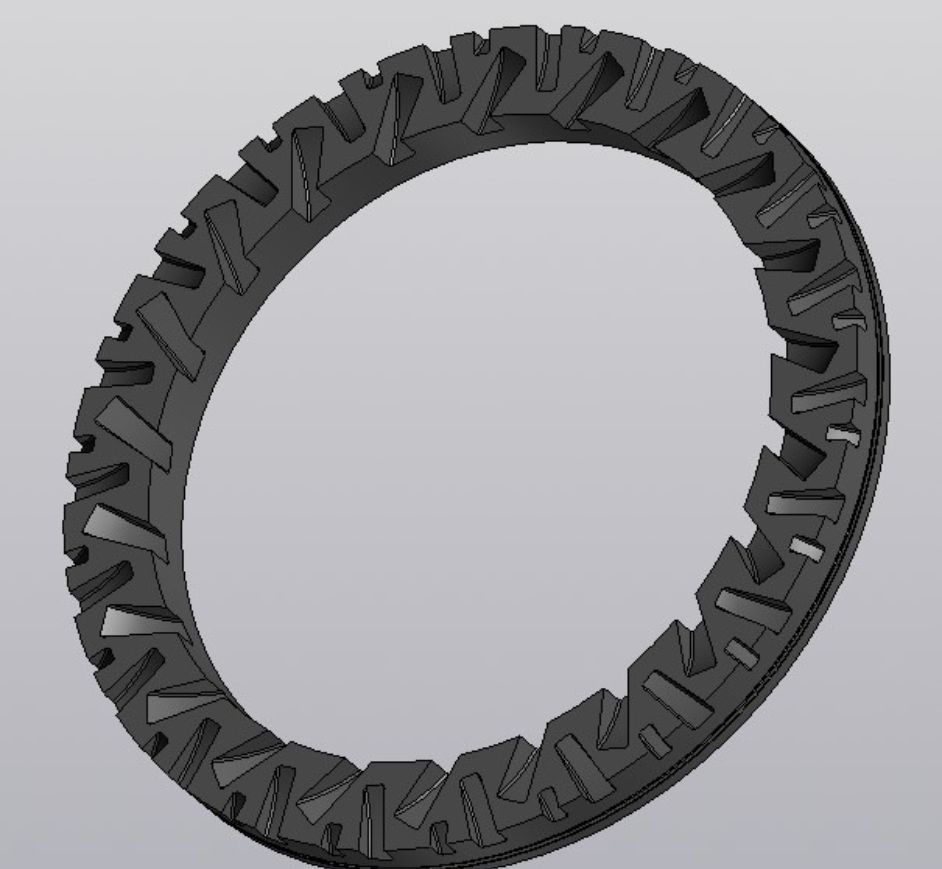

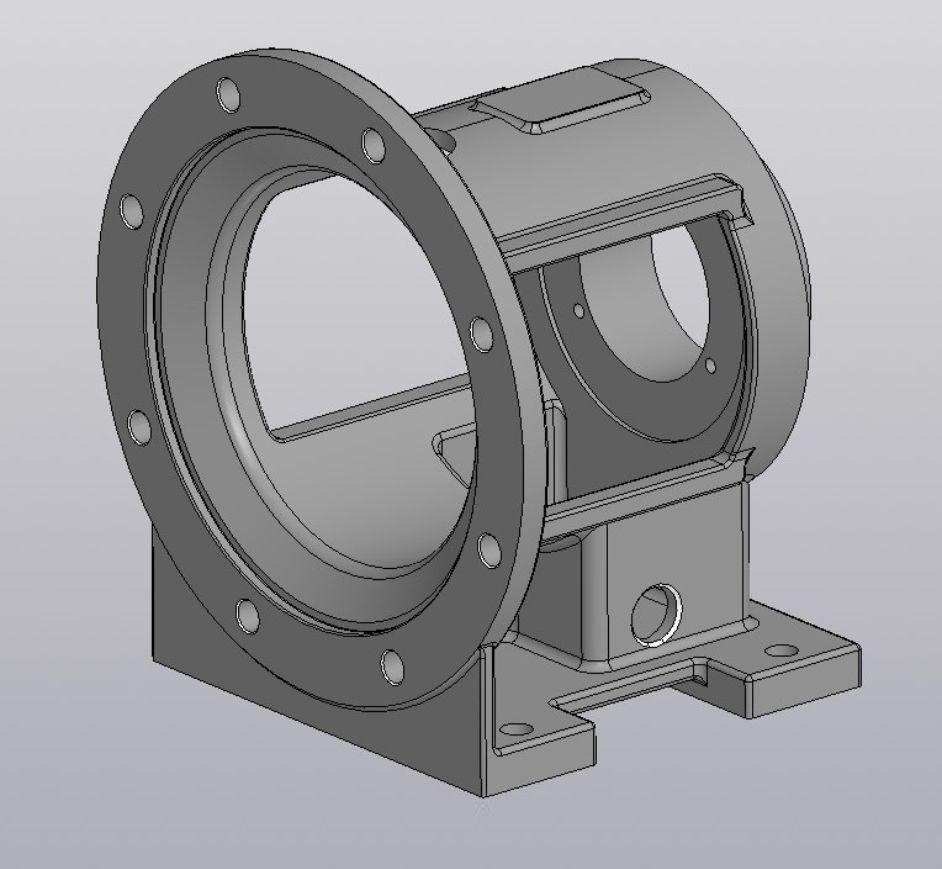

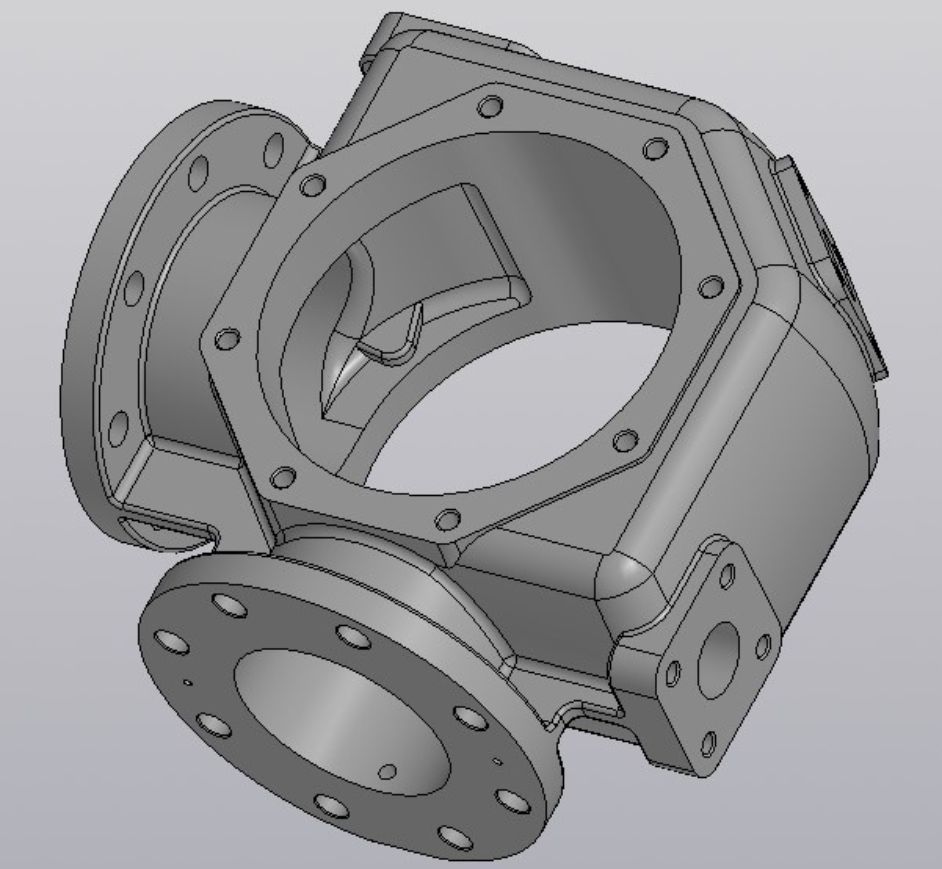

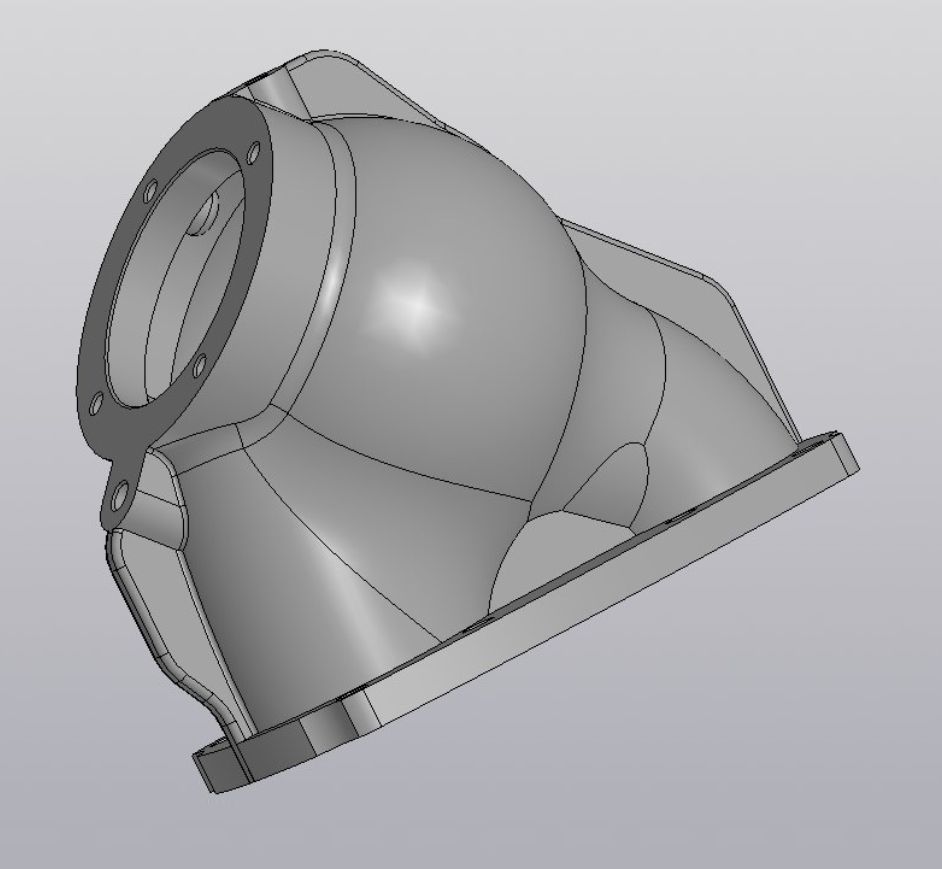

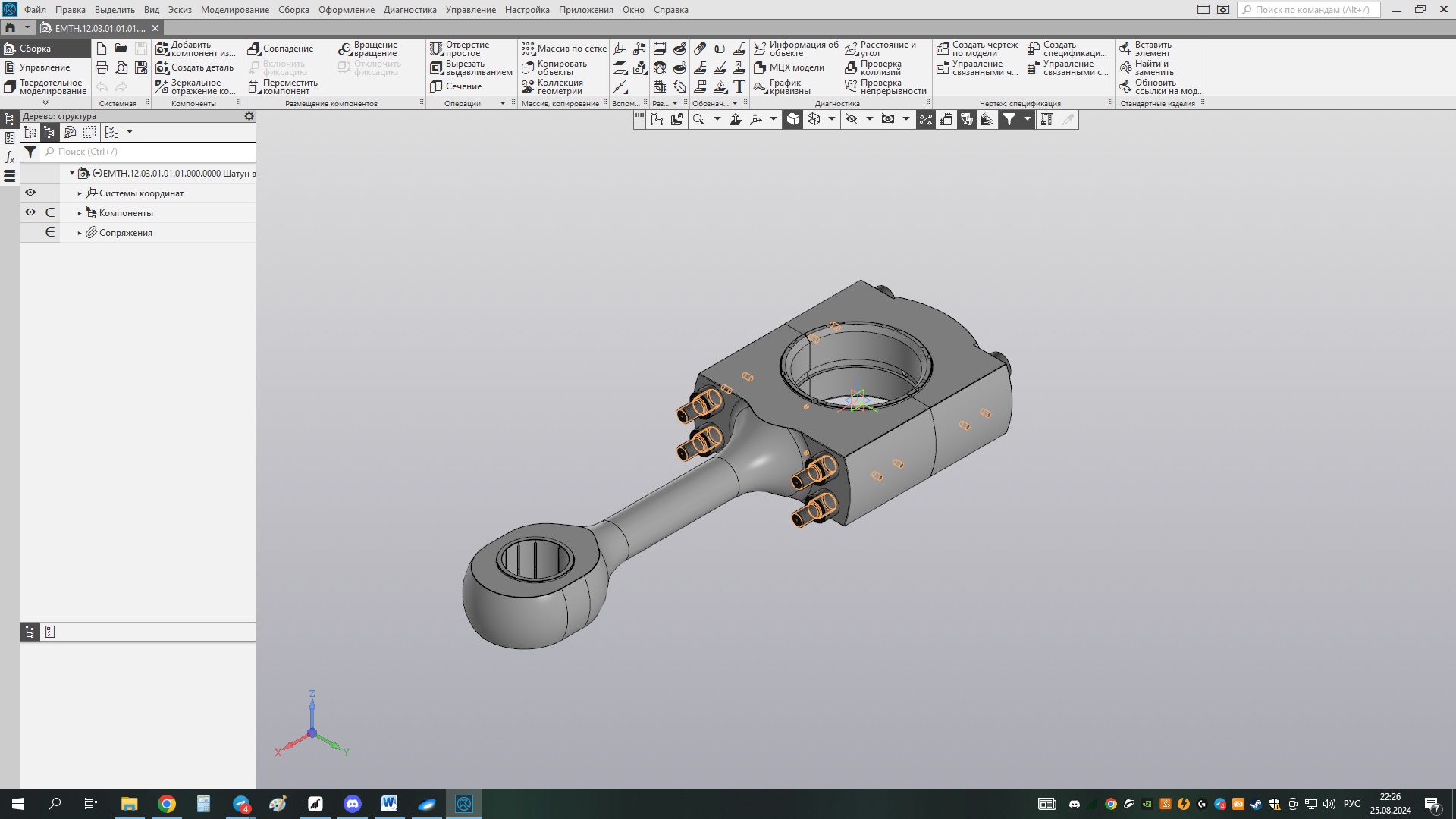

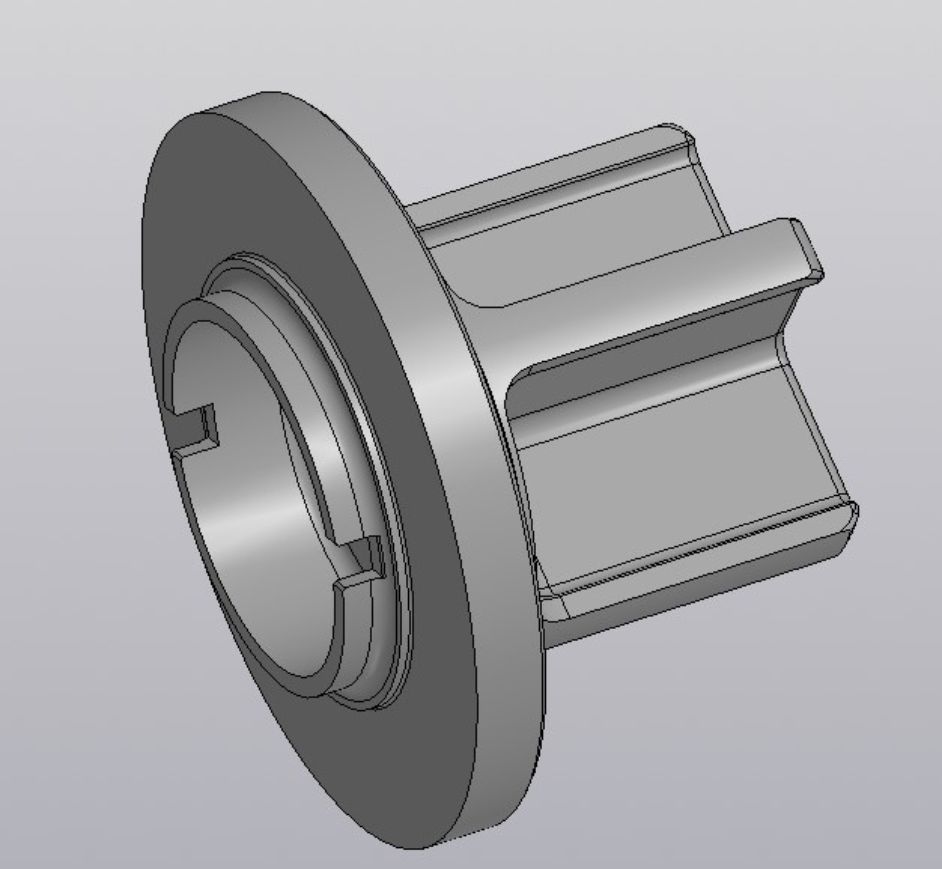

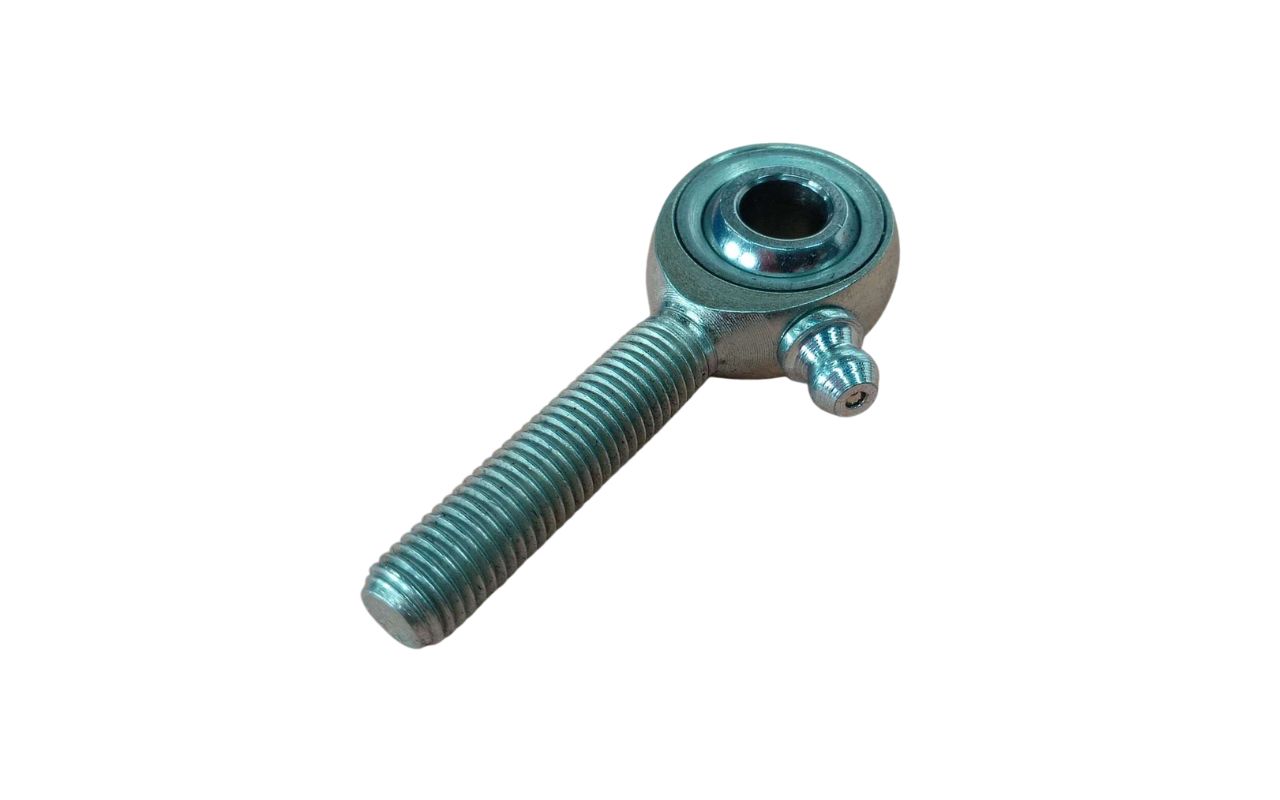

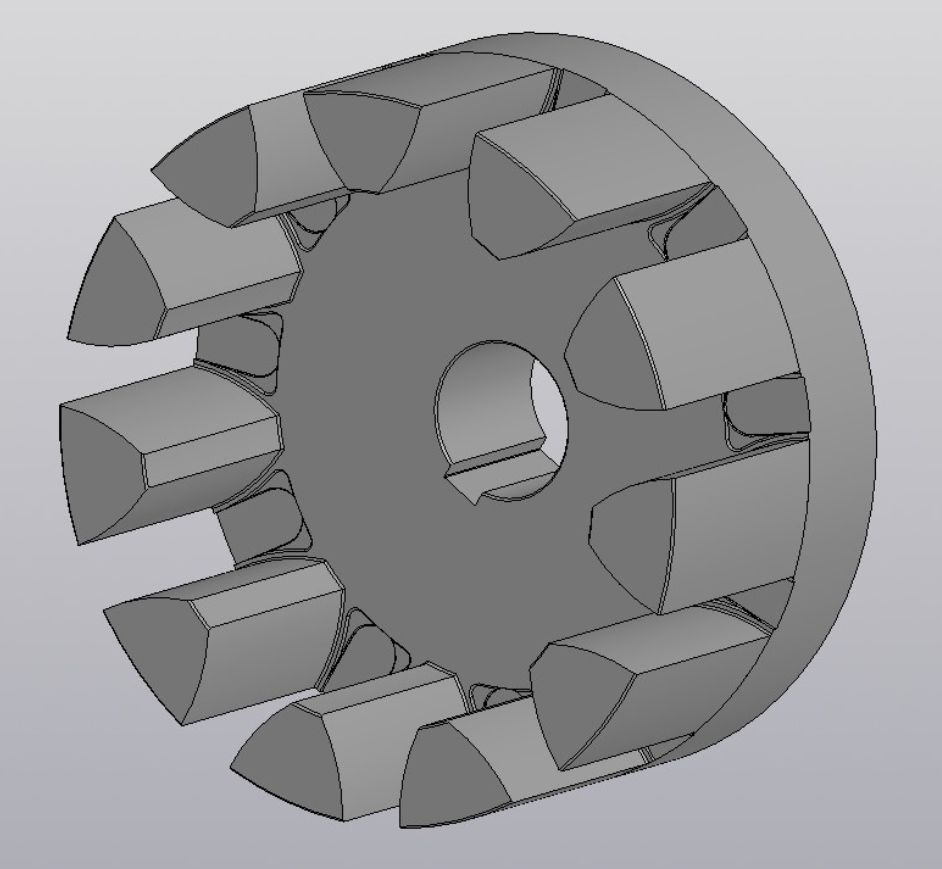

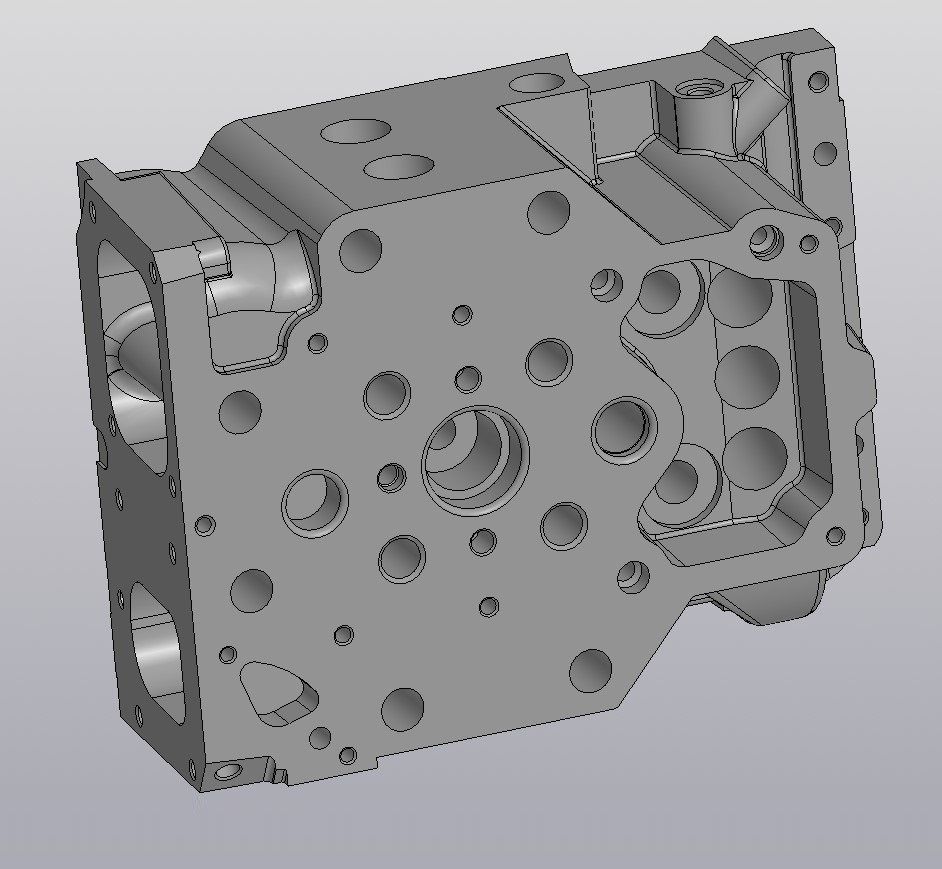

3. 3D-моделирование и параметризация. Полученное облако точек (полигональная сетка) конвертируется в твердотельную CAD-модель. Наши инженеры не просто воспроизводят геометрию, а распознают износ, восстанавливают правильные допуски, посадки и оси симметрии.
4. Контроль качества и минимизация рисков. Применение неоригинальных запчастей на НПЗ несет определенные риски. Для снижения этих рисков мы:

• Строго соблюдаем требования ЕСКД и отраслевых стандартов.
• Проводим поверочные прочностные расчеты, чтобы убедиться, что восстановленная модель выдержит эксплуатационные нагрузки.
• Разрабатываем ТУ и рекомендации по методам контроля при будущем производстве.

Этапы выполнения работ

Ваше сотрудничество с «Комплекс КАД» будет выстроено максимально прозрачно и предсказуемо:

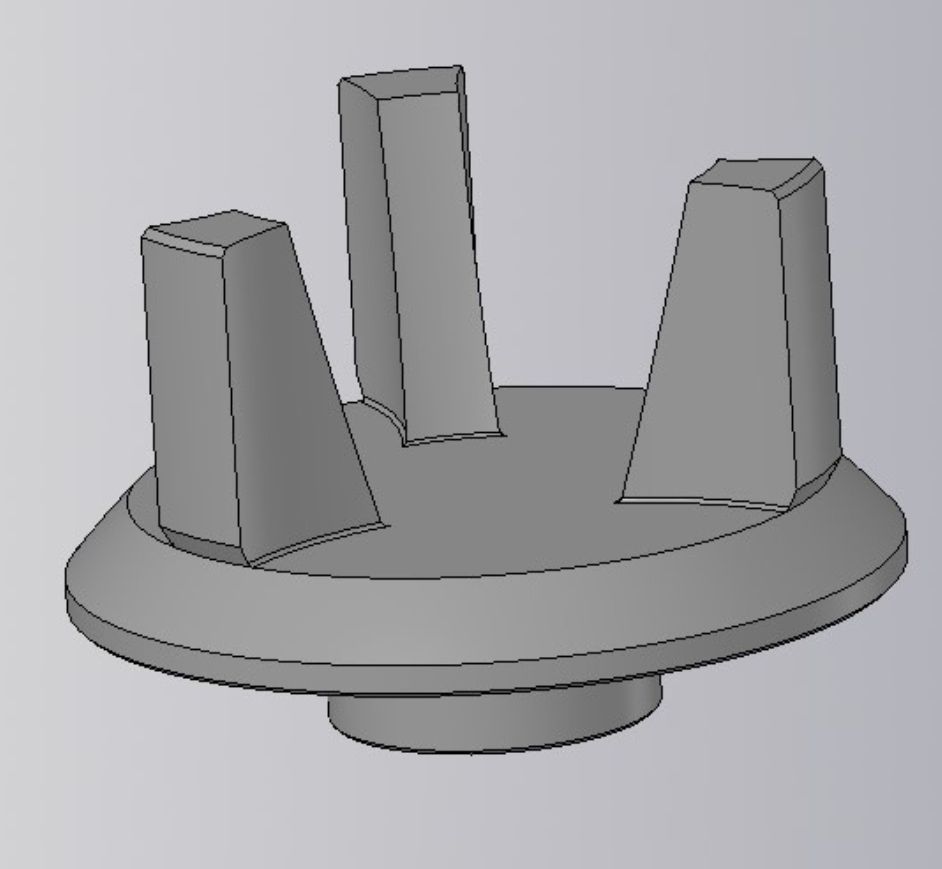

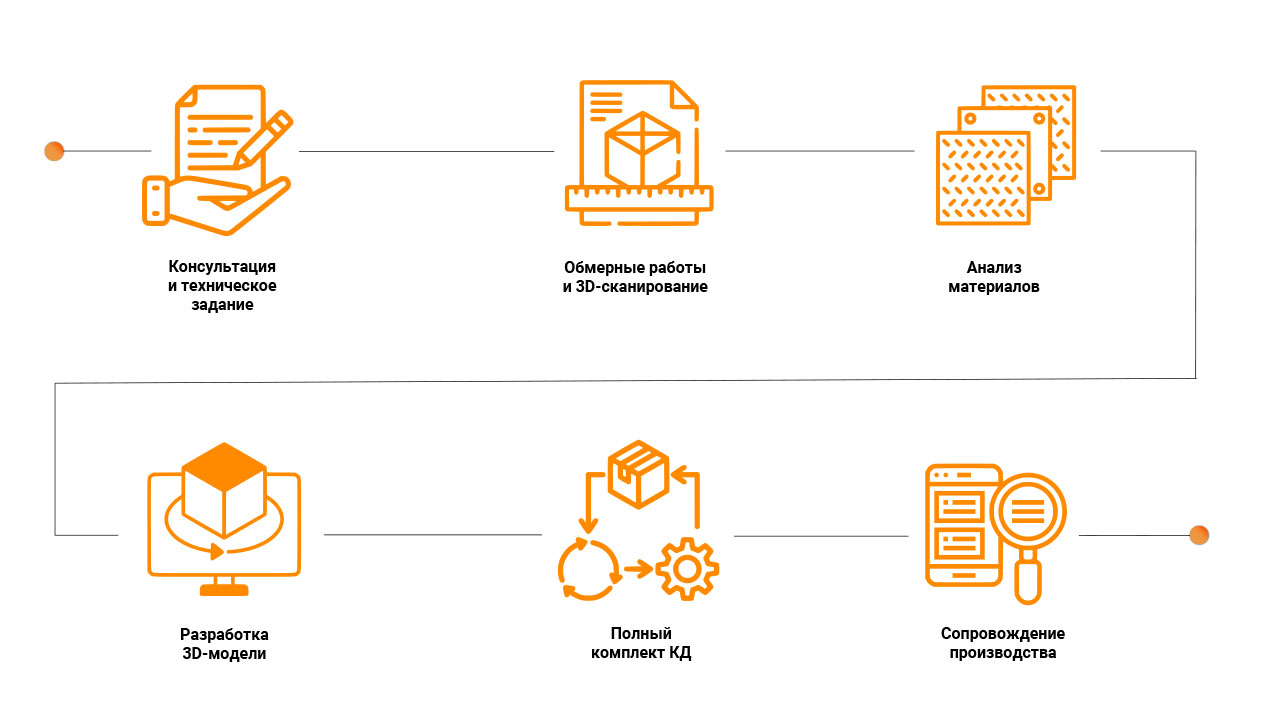

• Консультация и техническое задание: вы предоставляете фото детали, габариты, информацию о ее назначении и условиях эксплуатации. Мы оцениваем стоимость и сроки.

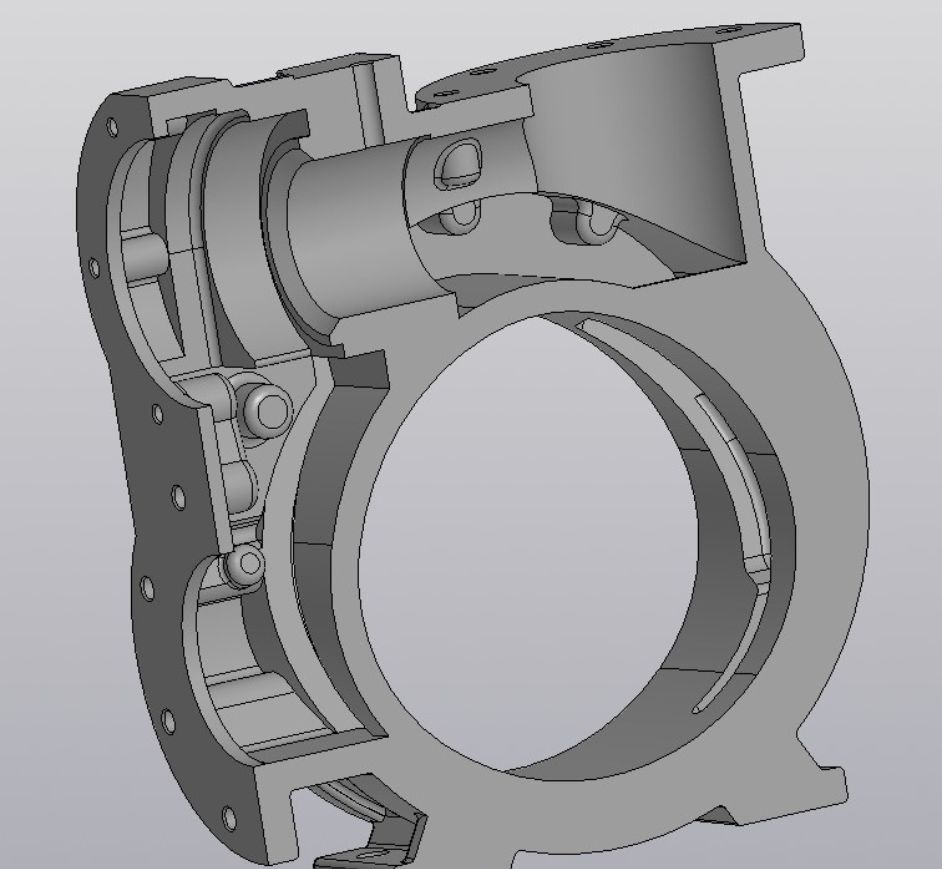

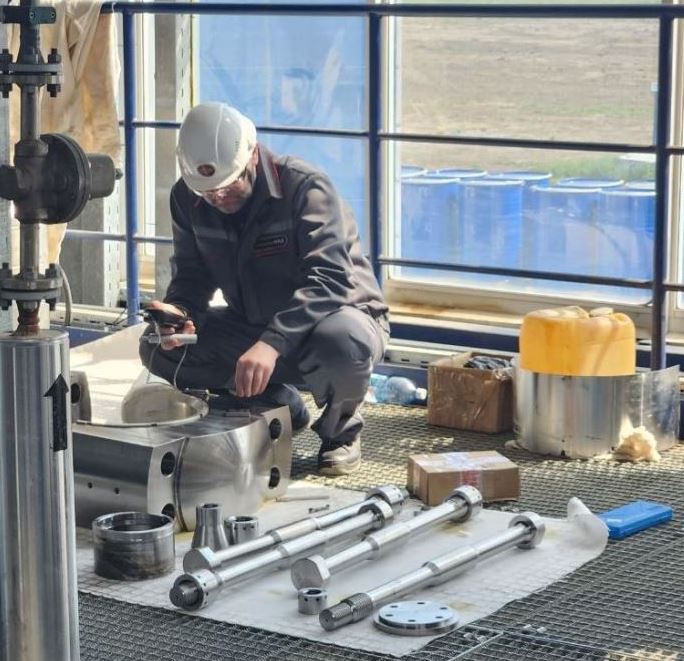

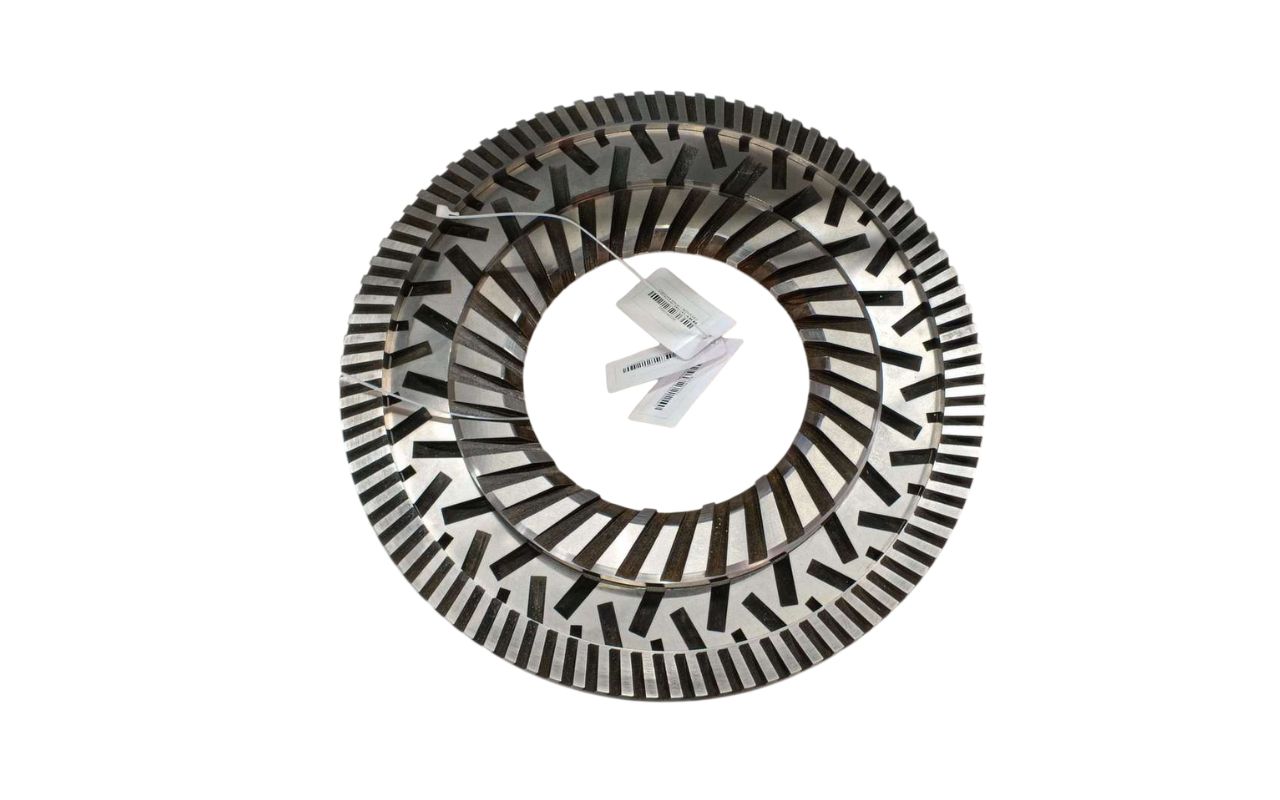

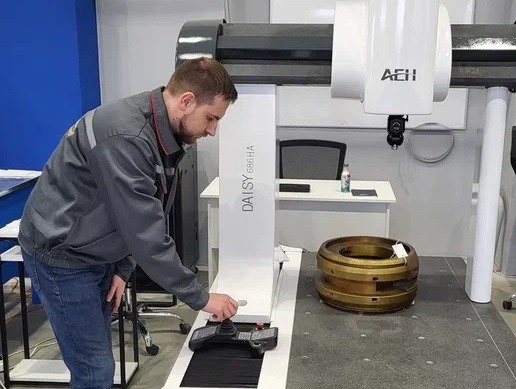

• Обмерные работы и 3D-сканирование: выезд инженеров-метрологов на ваш объект или доставка детали в наш офис.
• Анализ материалов: проведение лабораторных исследований для определения марки сплава.

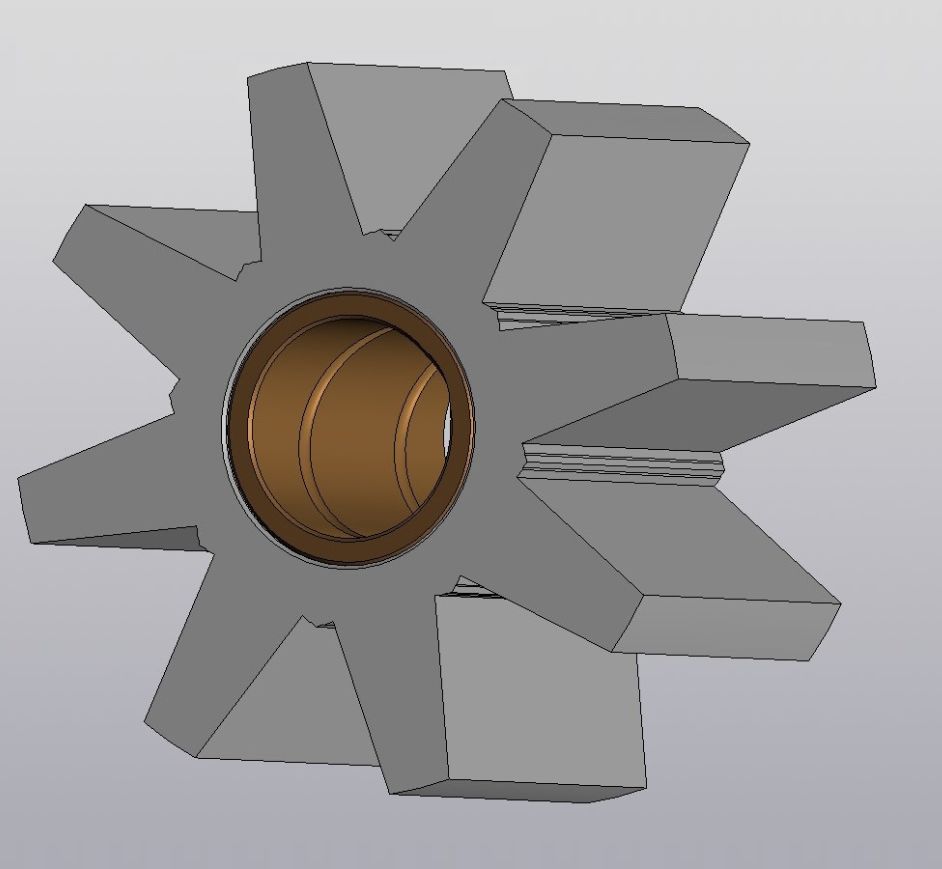

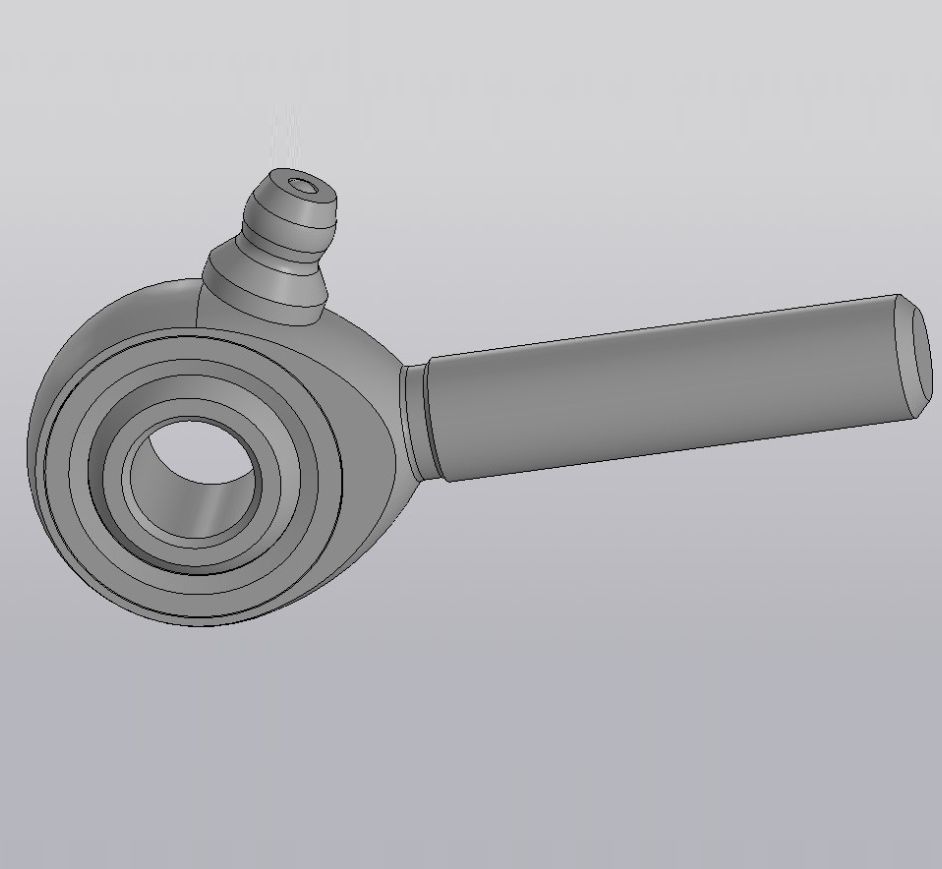

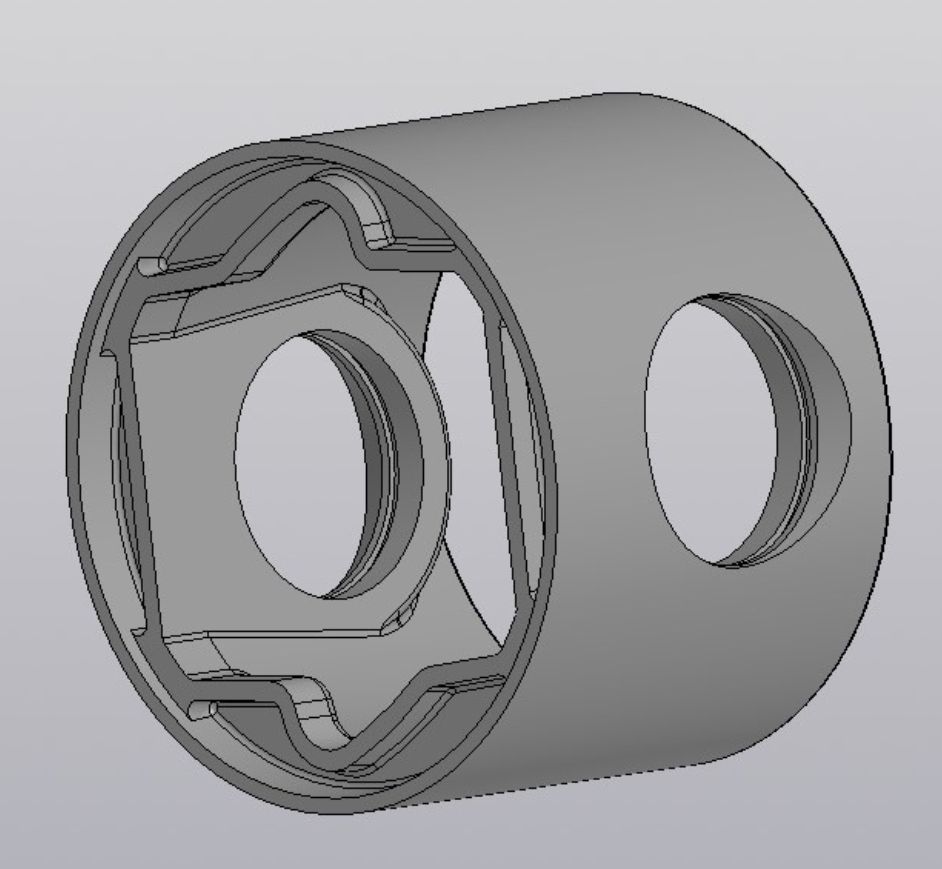

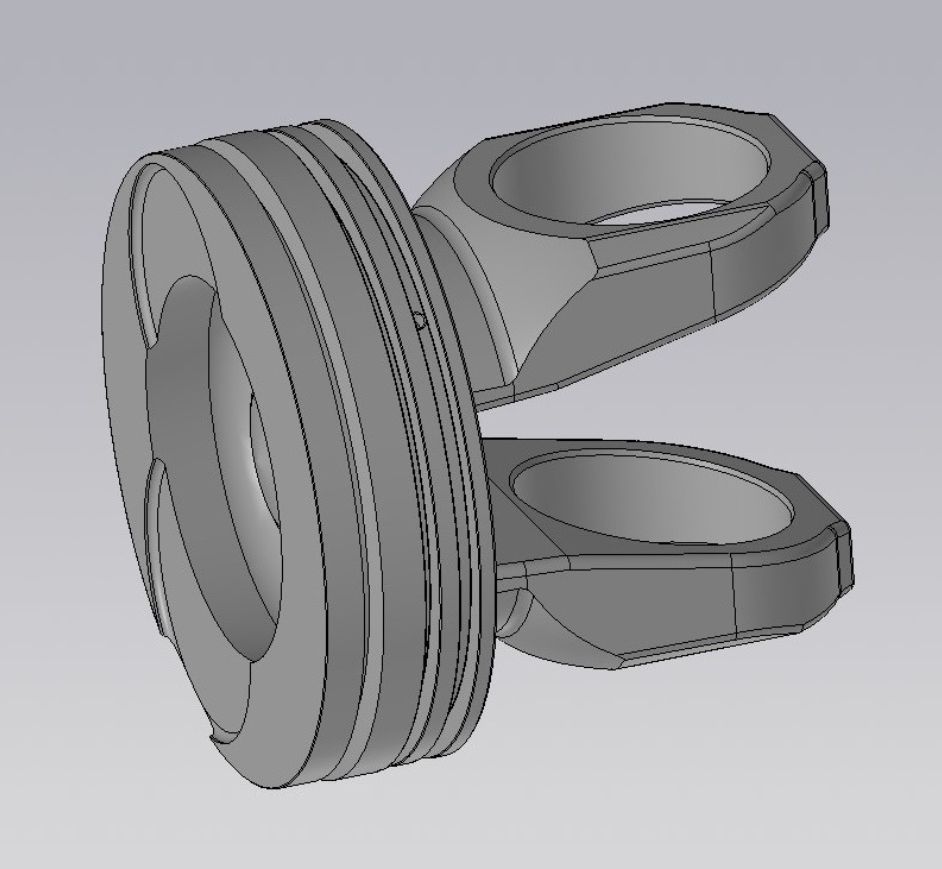

• Разработка 3D-модели: создание параметрической модели и согласование её с заказчиком.

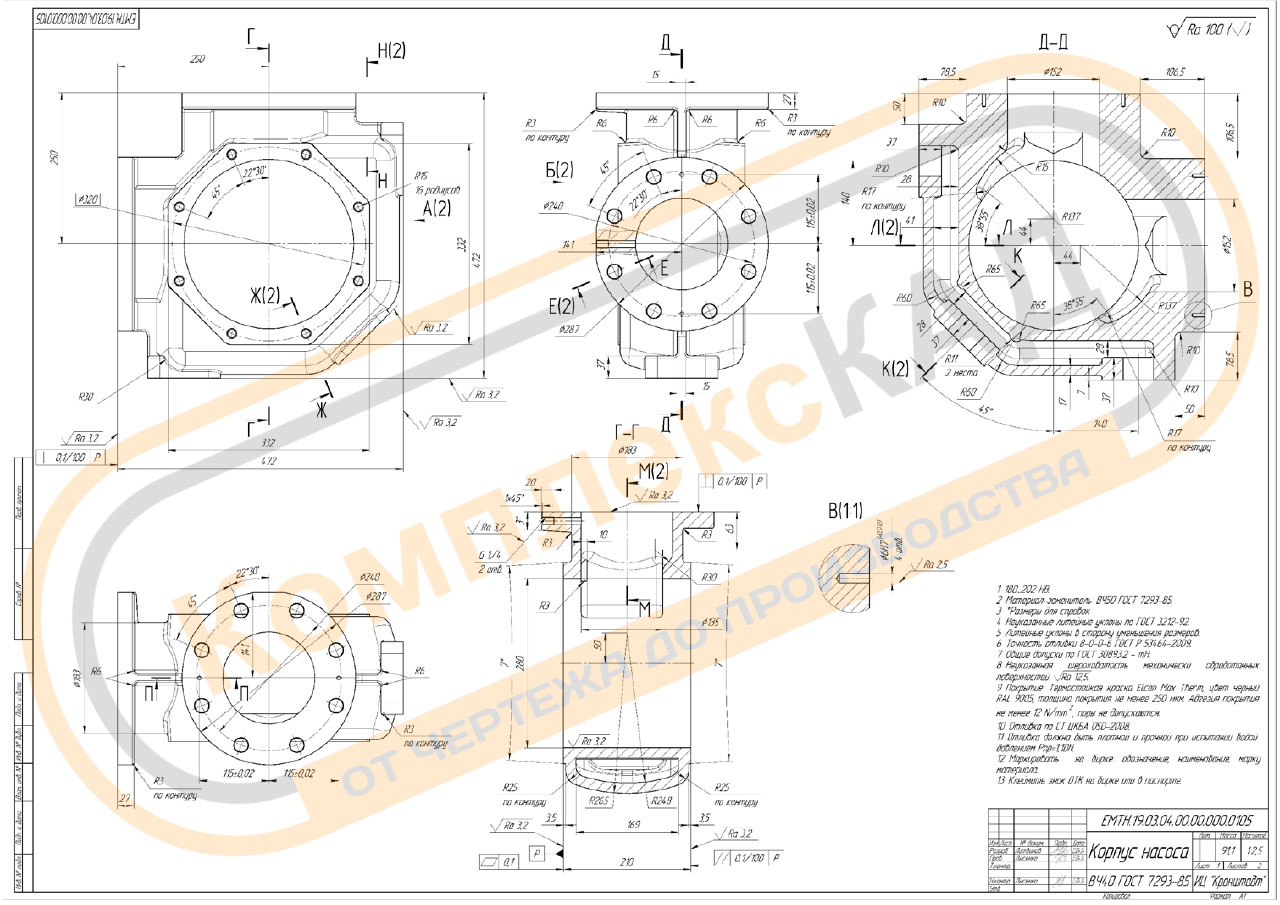

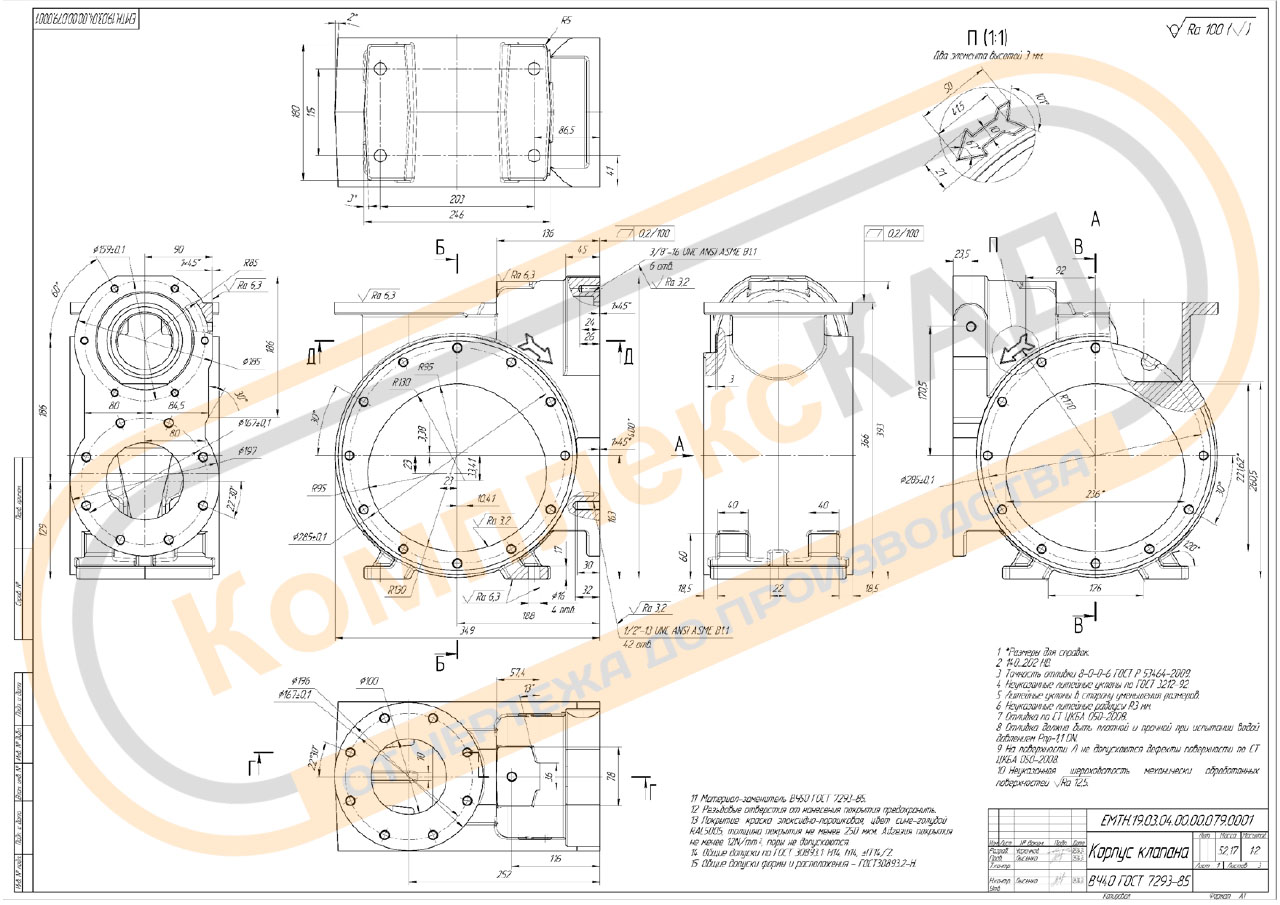

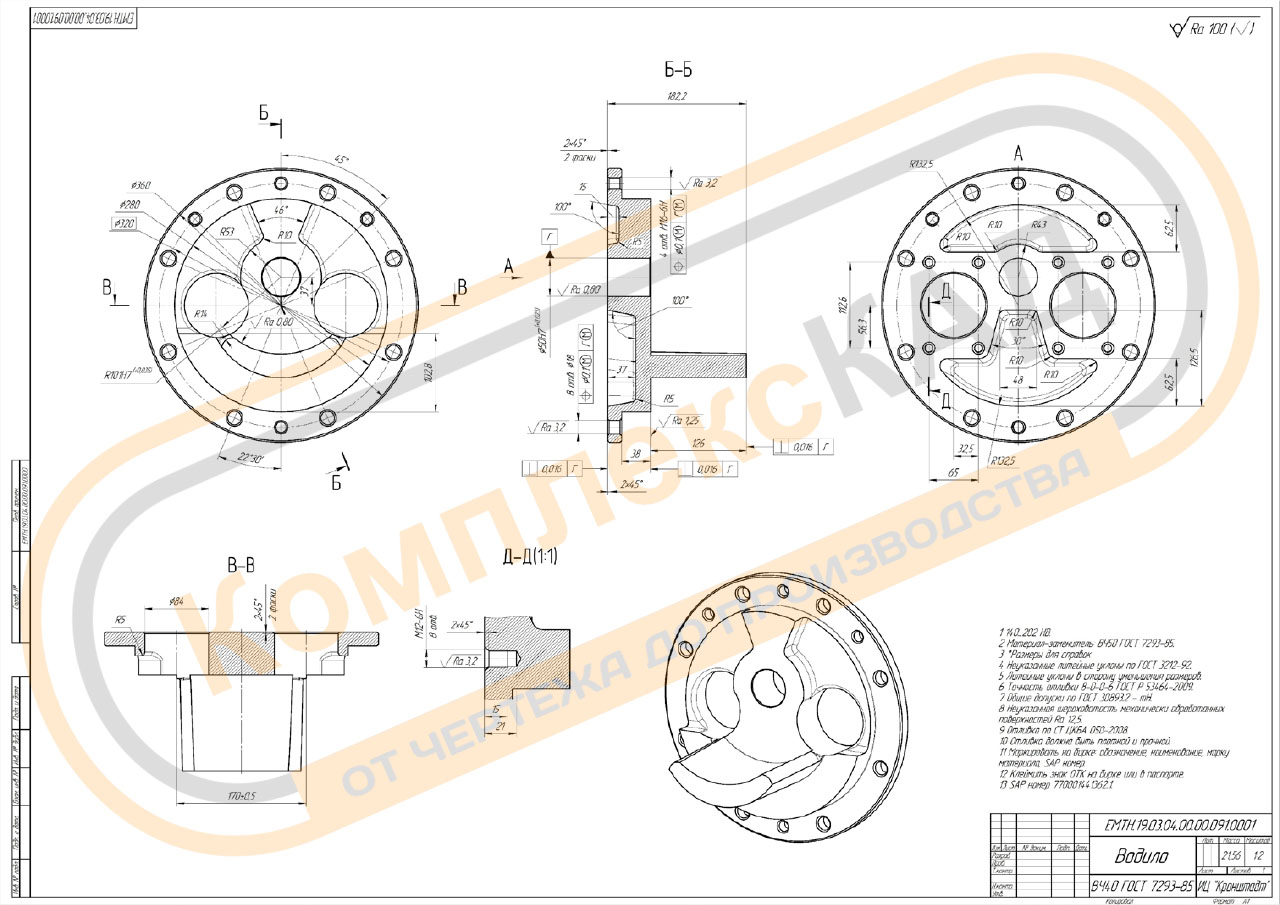

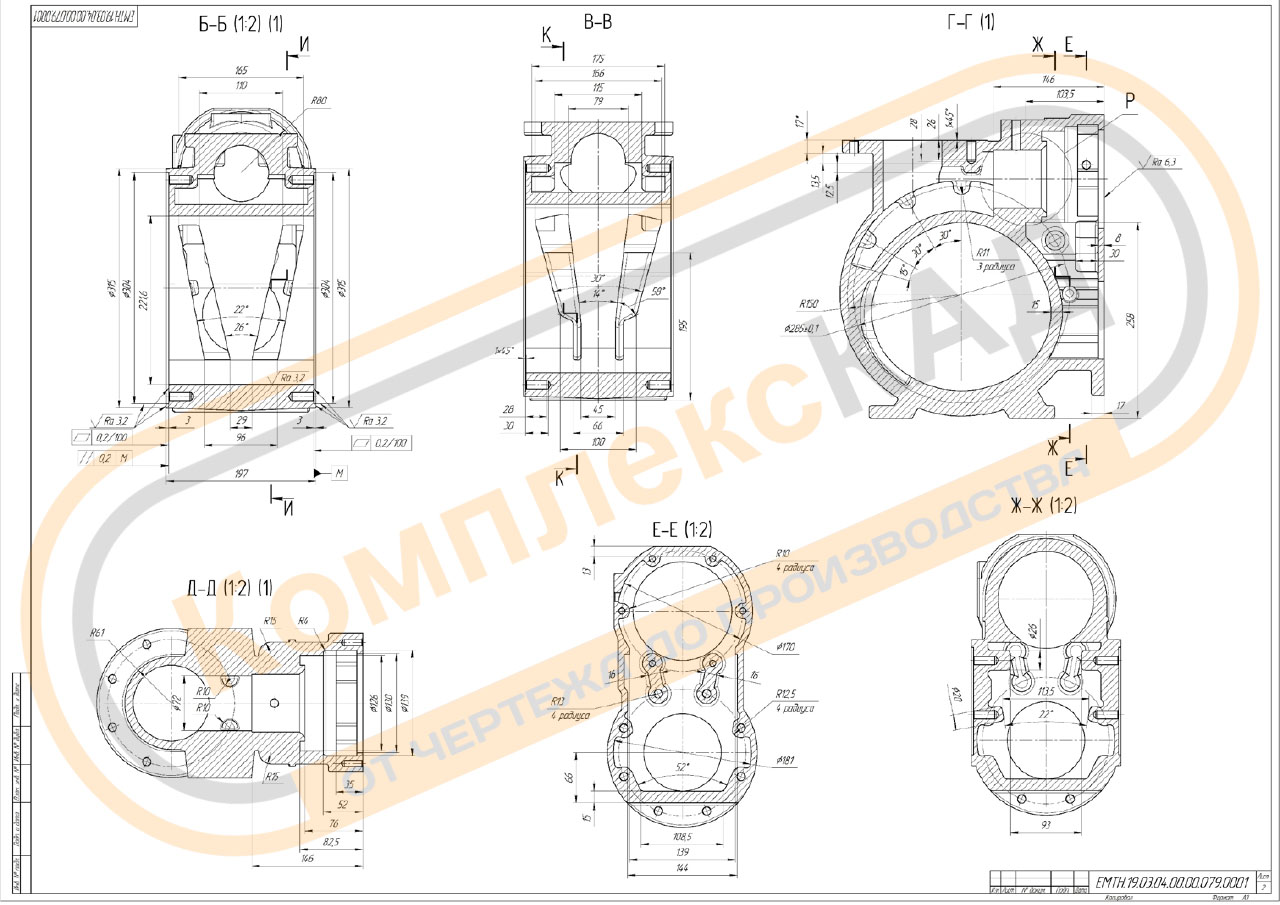

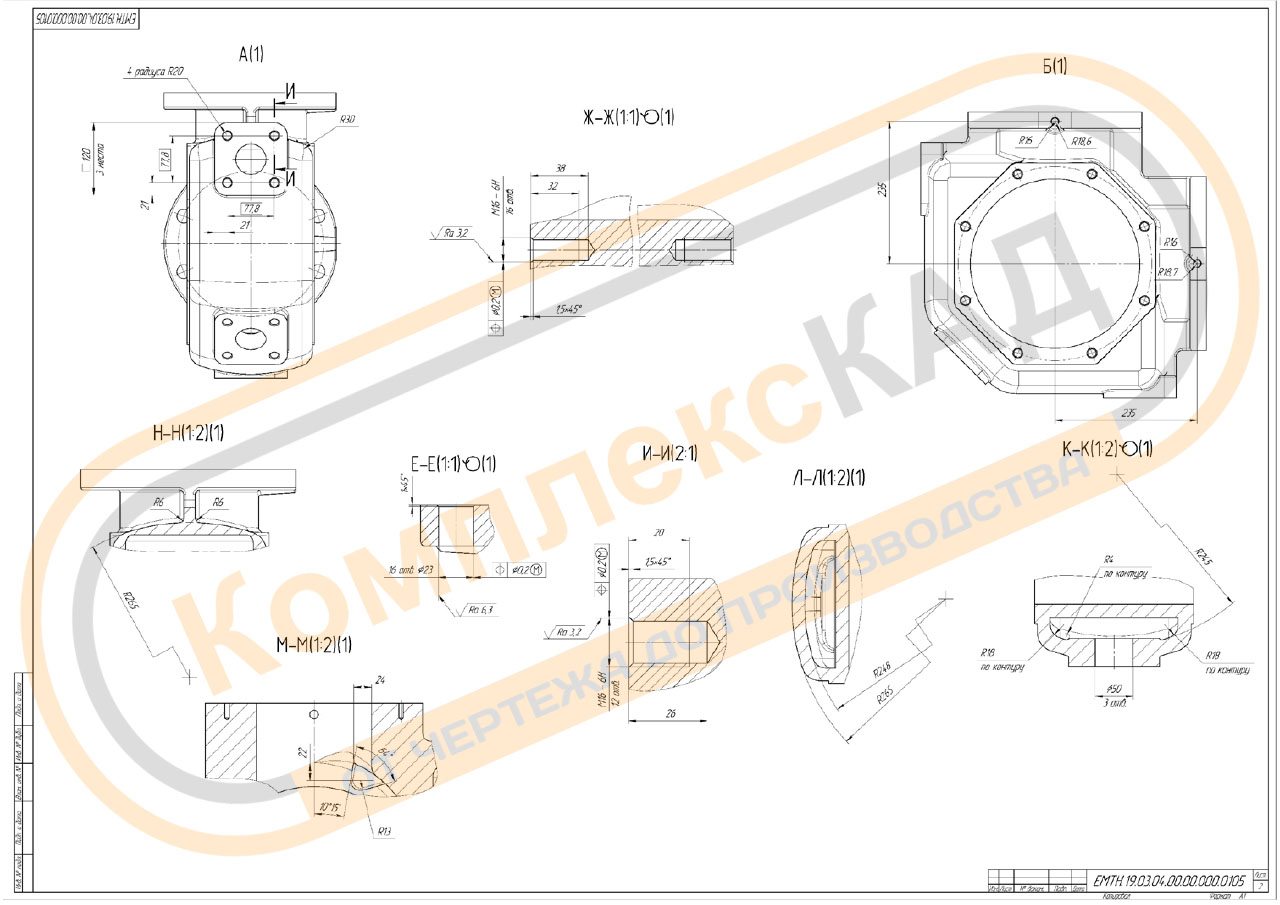

• Выпуск полного комплекта КД: чертежи деталей, сборочные чертежи, спецификации и т.д.
• Сопровождение производства (опционально): помощь в размещении заказа на нашей производственной площадке или на заводах-партнерах, авторский надзор.
• Опыт в тяжелом машиностроении: глубокое понимание специфики оборудования для добычи, переработки и транспортировки углеводородов.
• Собственный парк оборудования: профессиональные 3D-сканеры и измерительные машины гарантируют отсутствие погрешностей.
• Конфиденциальность: строгое соблюдение NDA. Все разработанные чертежи и интеллектуальная собственность принадлежат исключительно заказчику.
• Экономия времени и бюджета: стоимость разработки КД и производства детали в РФ обычно ниже стоимости поиска оригинальной запчасти через третьи страны, а сроки прогнозируемы.
• Штат профессионалов: у нас работают инженеры-конструкторы, технологи и материаловеды с профильным опытом работы от 5 лет.

Преимущества сотрудничества

Готовы обеспечить независимость вашего производства от импортных поставок?

Свяжитесь со специалистами «Комплекс КАД» для получения бесплатной консультации и оценки стоимости реверс-инжиниринга вашего оборудования. Мы поможем вам наладить выпуск критически важных запчастей высокого качества.

Часто задаваемые вопросы (FAQ)

1. Насколько законно применять метод реверс-инжиниринга для импортного оборудования? Да, это абсолютно законно. В рамках реверс-инжиниринга создается принципиально новая конструкторская документация, разработанная по российским стандартам (ЕСКД). Интеллектуальной собственностью в данном случае становятся разработанные нами чертежи и 3D-модели, владельцем которых становитесь вы. Это легальный путь к локализации и импортозамещению.

2. Можно ли сделать чертеж, если деталь сильно изношена или сломана на несколько частей? Да. Это одна из главных задач инженера при обратном проектировании. Мы сканируем сломанные части, совмещаем их в виртуальной среде САПР, достраиваем недостающие элементы математическим путем, опираясь на логику работы узла, и восстанавливаем изначальные геометрические параметры с учетом необходимых допусков.

3. Вы только делаете чертежи или можете изготовить саму деталь? инжиниринговая компания «Комплекс КАД» — это не просто конструкторское бюро. Мы можем дать заказчику как полный комплект КД, готовый к запуску на любом производстве, так и изготовить широкую номенклатуру изделий из металла и поставить на ваш склад.

4. Выезжаете ли вы на НПЗ в другие регионы России? Да, наши специалисты обладают мобильным измерительным оборудованием и регулярно выезжают на производственные площадки, нефтеперерабатывающие заводы и добывающие объекты по всей территории Российской Федерации и стран СНГ.

5. Сколько времени занимает обратный инжиниринг? Сроки зависят от сложности детали и объема предоставляемой информации. Например, разработка 3D-модели и выпуск комплекта чертежей для детали средней сложности (например, рабочего колеса насоса) занимает от 5 до 15 рабочих дней.

6. Как подбирается материал, если оригинальный состав неизвестен? Мы используем портативные анализаторы (спектрометры) для определения химического состава металла без разрушения. После определения точного химического состава и механических свойств, инженер-материаловед подбирает оптимальный аналог по отечественному марочнику сталей и сплавов (ГОСТ).
