Реверс-инжиниринг гидроцилиндра

Наши специалисты выполнили реверс-инжиниринг гидроцилиндра. Это была комплексная инженерная задача с целью разработки рабочей конструкторской документации и производственной 3D-модели на основе существующего физического образца. Гидроцилиндр выступает ключевым элементом в гидравлической системе. Он обеспечивает эффективное линейное движение благодаря перемещению поршня под давлением жидкости.

Этапы обратного инжиниринга гидроцилиндра

1. Проведена полная разборка и детальный анализ исходного гидроцилиндра.
2. Образмеривание геометрических параметров деталей, входящих в изделие. Разработка поверхностной (полигональной) 3D-модели.
3. Разработка перечня покупных изделий и поиск поставщиков.
4. Разработка производственной 3D-модели изделия.
5. Разработка рабочей конструкторской документации.
6. Сборка исходного изделия и отправка его обратно заказчику.

Получить консультацию    Оставить заявку на свой проект

В ходе реверс-инжиниринга гидроцилиндра использовались современные измерительные инструменты и оборудование: 3D-сканер RangeVision PRO, лазерный спектрометр ЛИС-02, профилометр-профилограф TMR200, твердомер Инатест-УД, толщиномер ультразвуковой A1210 и ручной мерительный инструмент.

Реализация проекта заняла всего 12 рабочих дней благодаря слаженной работе команды из 4-х специалистов: руководителя проекта, инженера-метролога, оператора трёхмерного сканирования и инженера-конструктора 1 категории.

Итоги обратного проектирования гидроцилиндра

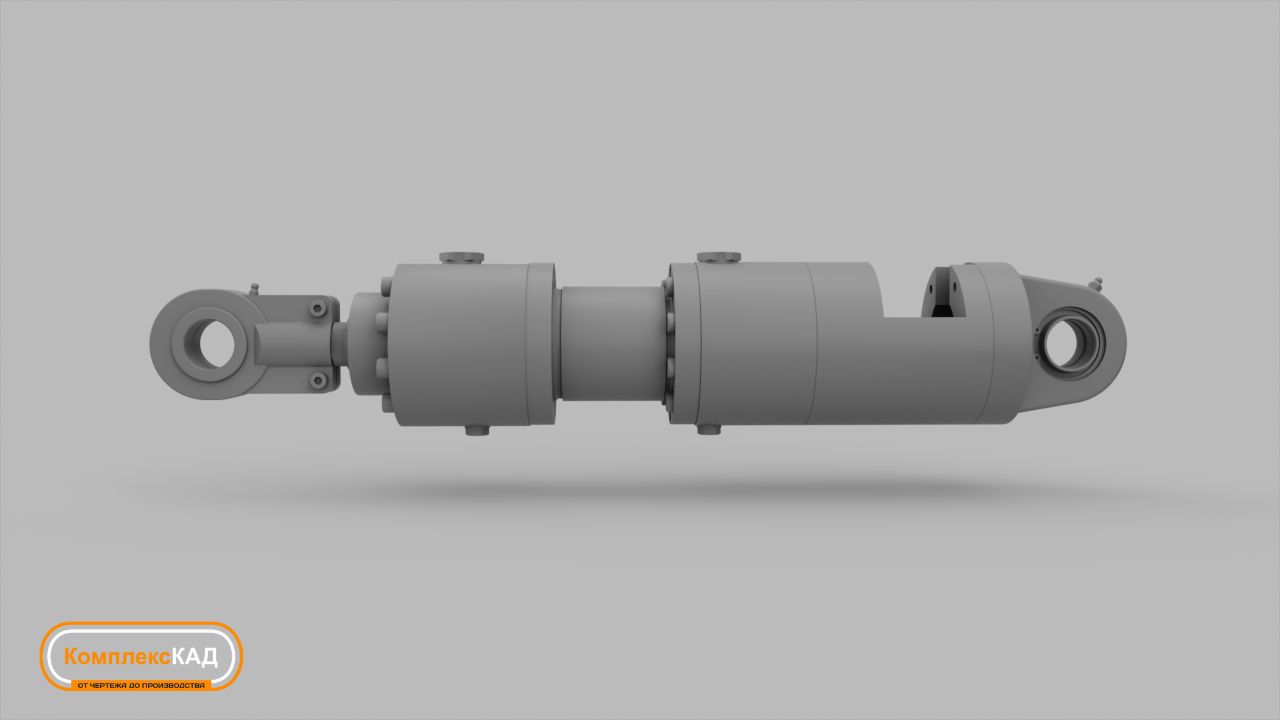

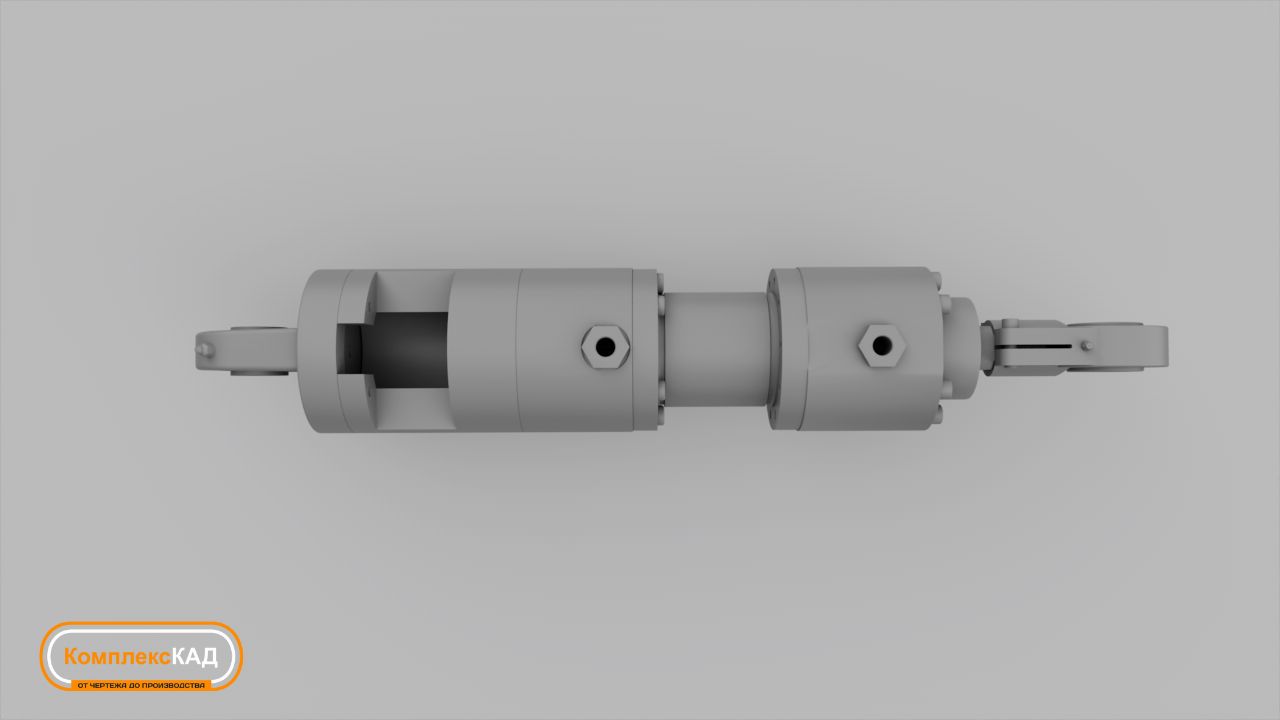

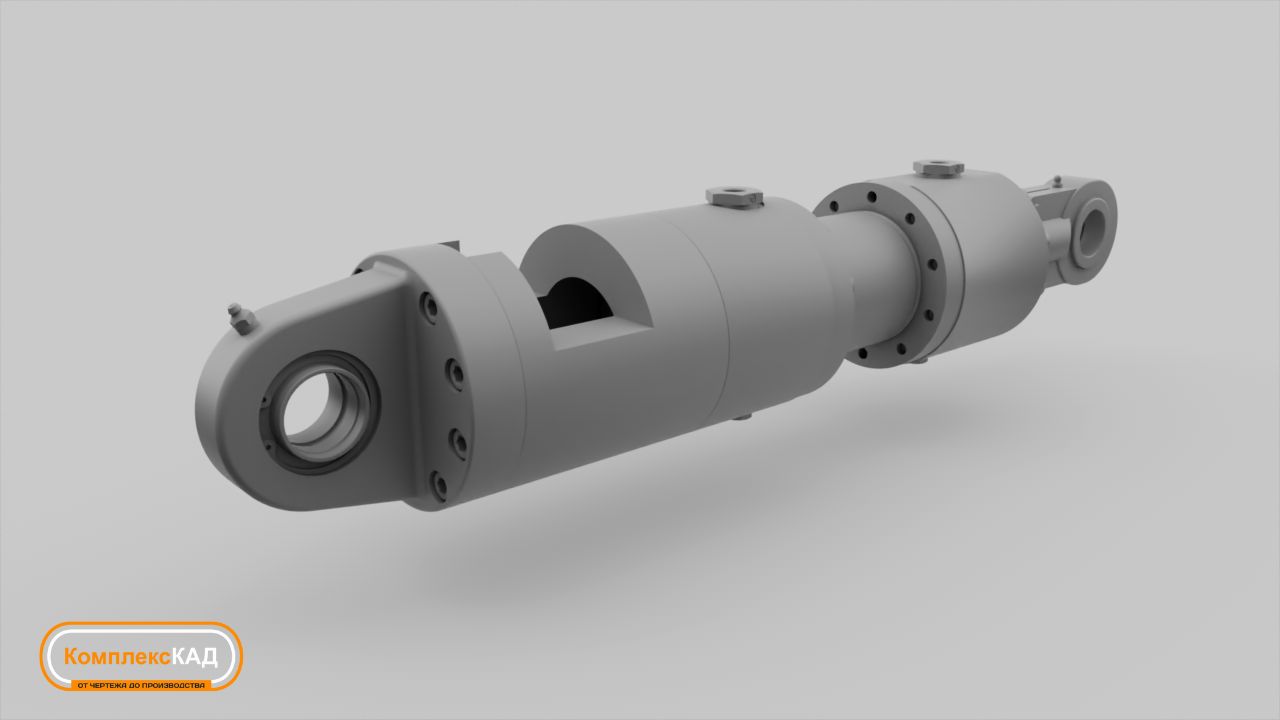

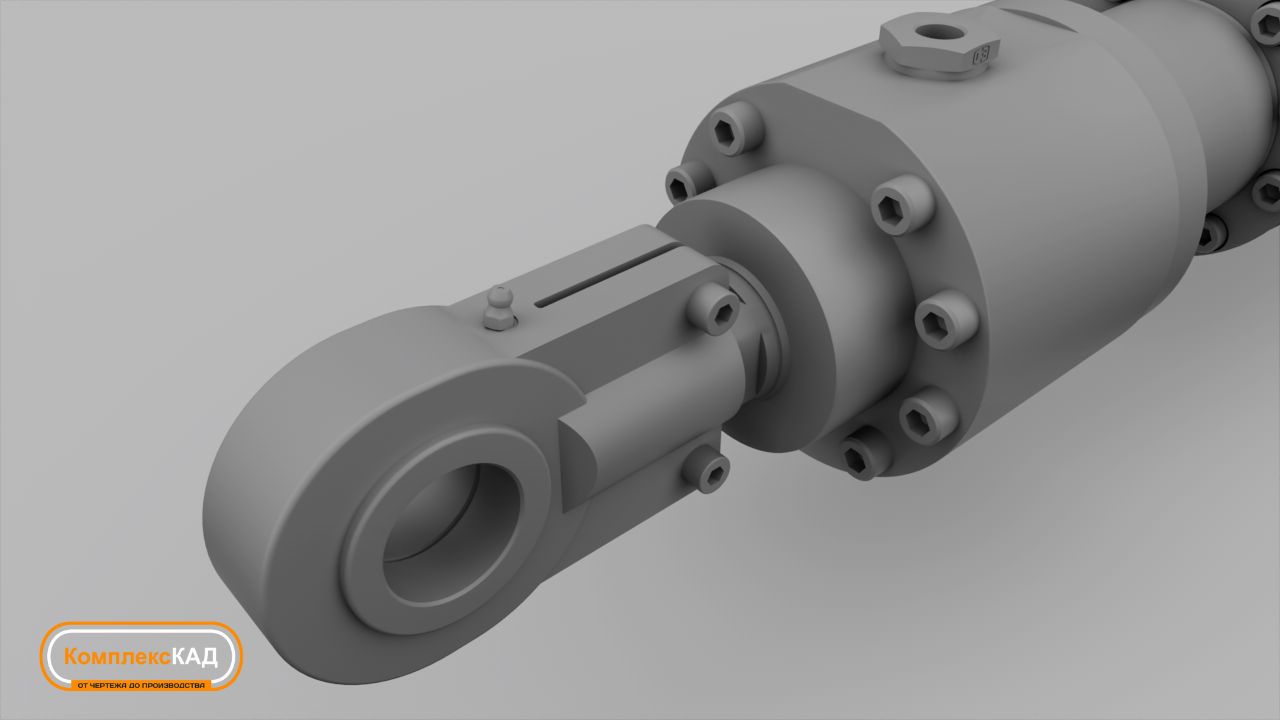

Заказчик получил производственную 3D-модель изделия и комплект рабочей конструкторской документации для последующего изготовления гидравлического цилиндра.

Данный проект продемонстрировал комплексный подход нашей компании к инженерному анализу, 3D-моделированию и созданию документации для сложных технических изделий. Это позволяет минимизировать сроки разработки и повысить качество конечного результата.

Все представленные материалы выложены с разрешения клиента.
