Реверс-инжиниринг модульного консольного крана

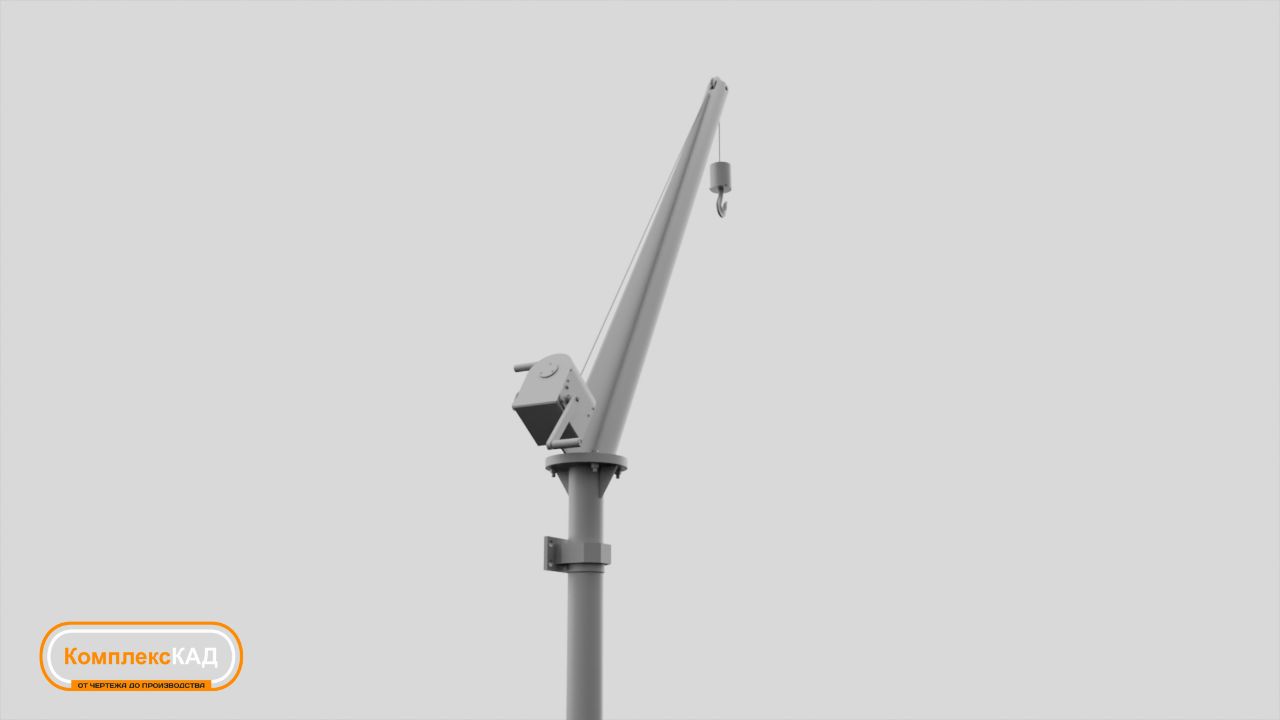

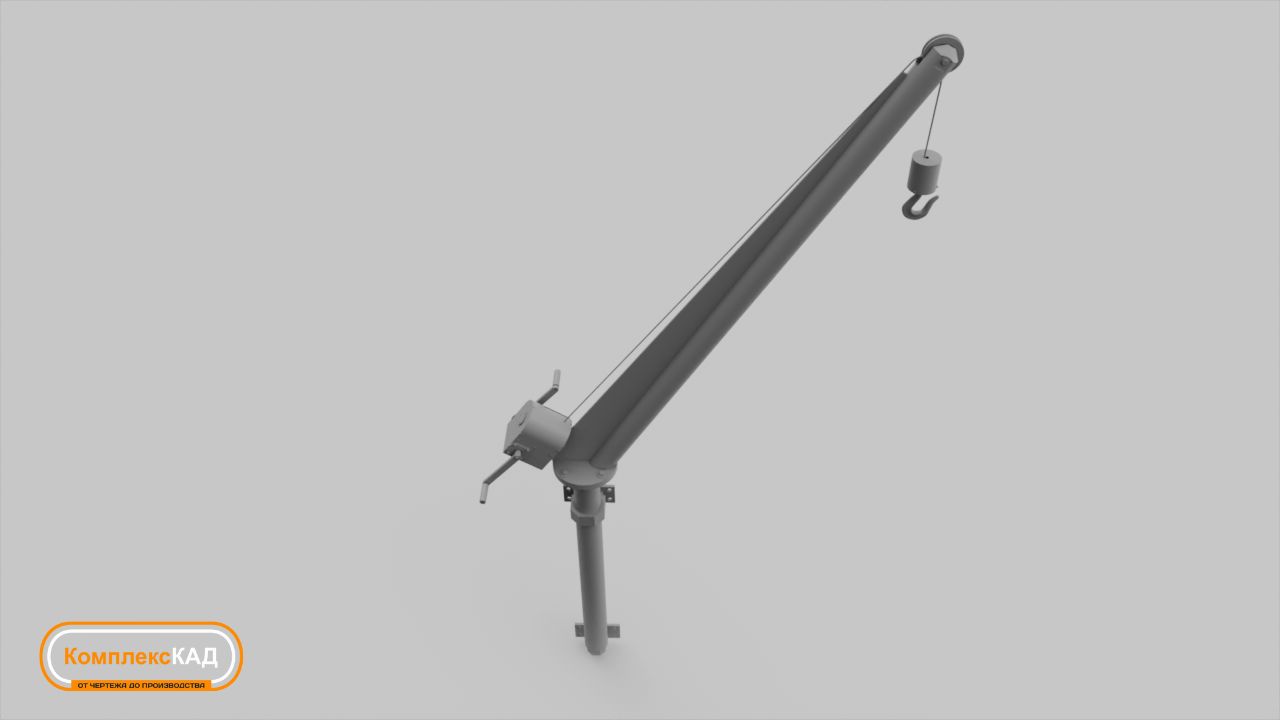

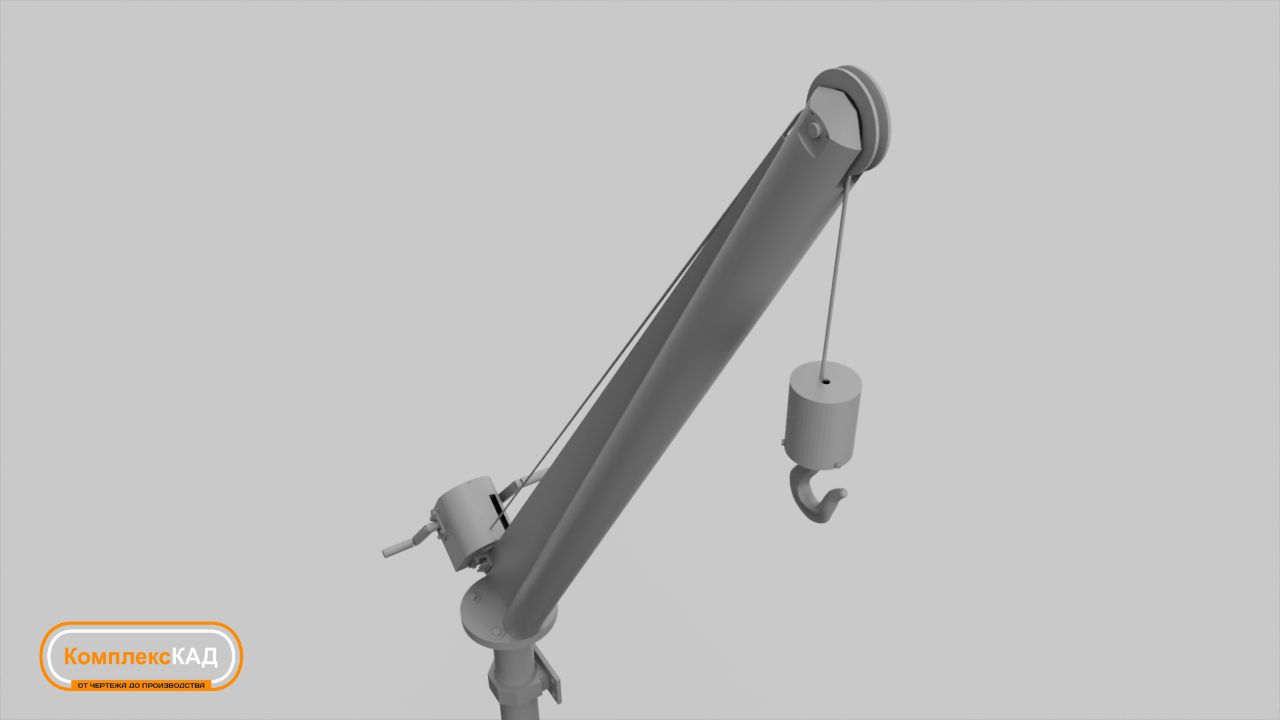

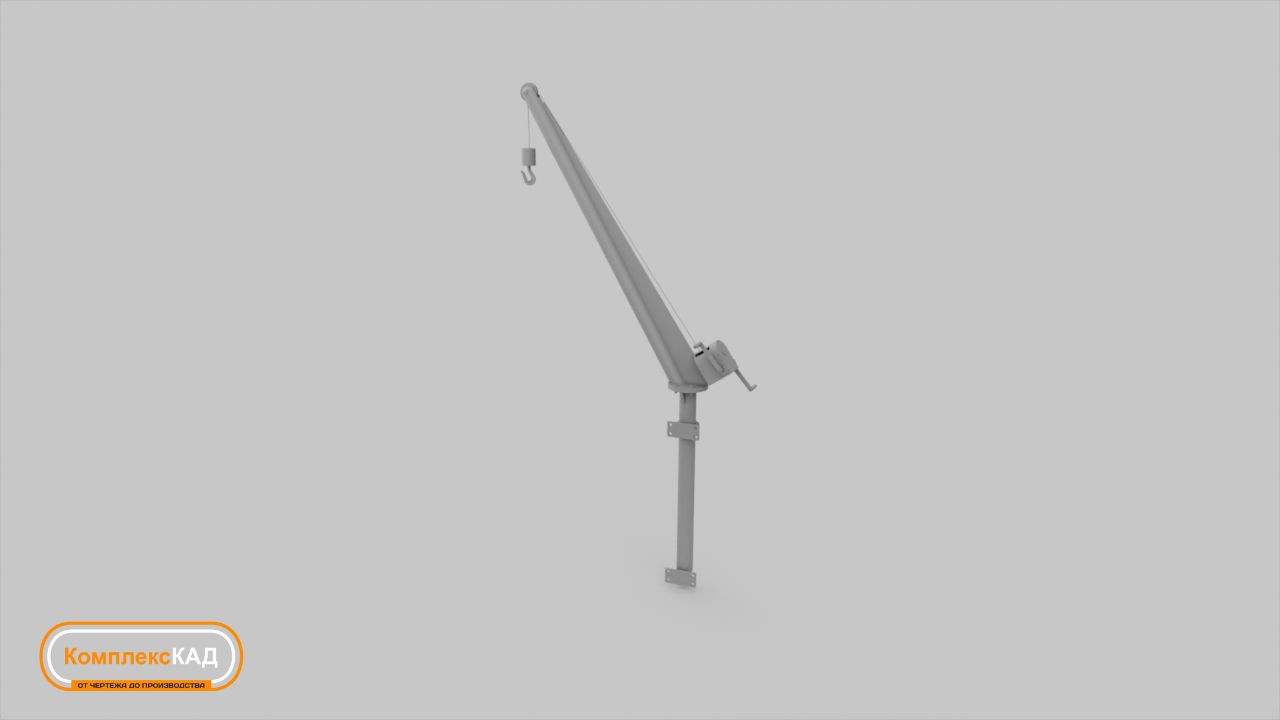

Данный модульный консольный кран разработан для облегчения ремонта и обслуживания установки лучевой литографии. Он оснащён ручной лебедкой с червячной передачей и рассчитан на безопасный подъем грузов до 300 кг.

Конструктивные особенности

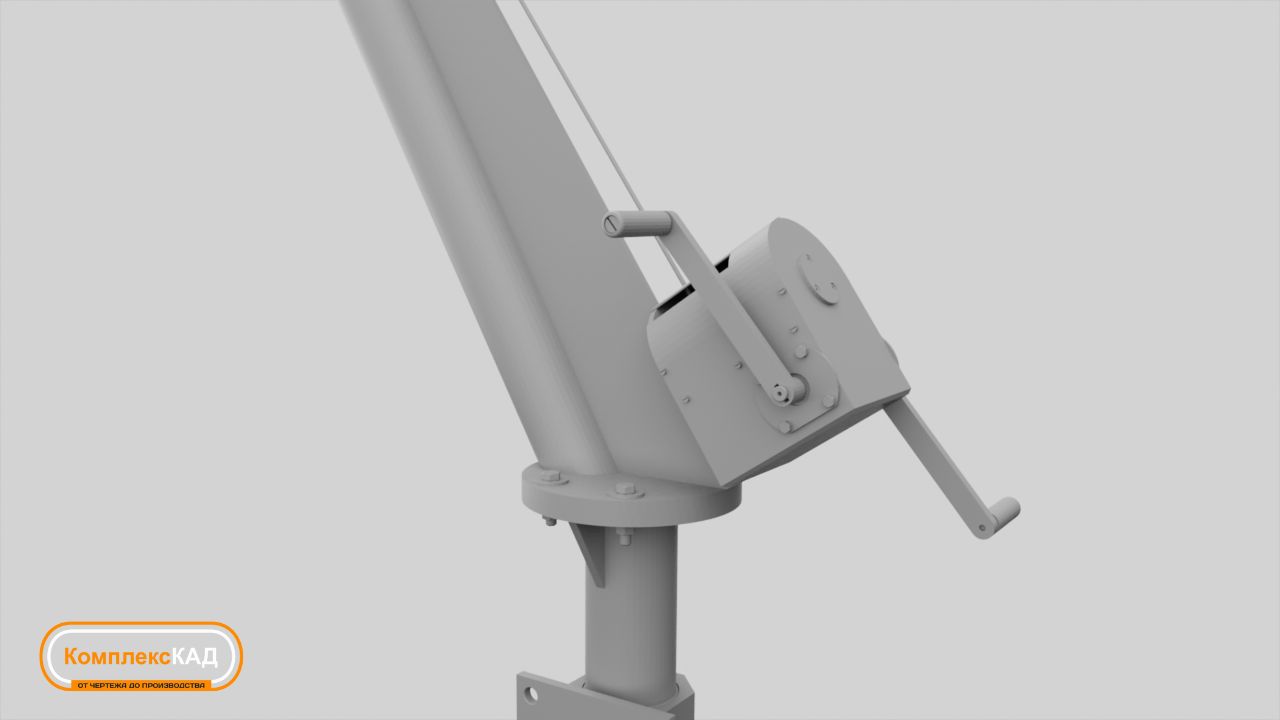

• Надежность подъемного механизма: червячный механизм обеспечивает плавность подъема, опускания и точное позиционирование груза.
• Модульность: изделие состоит из независимых модулей, которые можно собирать, заменять или модернизировать без необходимости менять всю конструкцию.
• Специализация: изделие входит в состав установки лучевой литографии и полностью адаптировано к условиям эксплуатации клиента.

Получить консультацию    Оставить заявку на свой проект

Особенности обратного проектирования консольного подъёмного крана

1. Выезд на территорию заказчика.
2. Снятие геометрических параметров: 3D-сканирование профессиональными сканерами Scanform L5 и RangeVision PRO для оцифровки объекта реверс-инжиниринга.
3. Исследование материалов и поверхностей: применение лазерного спектрометра ЛИС-02 для определения состава металлоконструкций; измерение шероховатости проворностей профилометром-профилографом TMR200; определение твердости с помощью твердомера Инатест-УД.
4. Постобработка сканов и разработка производственной 3D-модели в ПО КОМПАС-3D
5. Подготовка комплекта конструкторской документации в форматах .pdf, .cdw

Данный консольный подъемный кран сокращает время обслуживания литографической установки и повышает безопасность работ при перемещении грузов. Он позволяет клиенту выполнять регламентные работы без привлечения сторонних подрядчиков и совместим с инфраструктурой клиента.

Команда и сроки

 Работа выполнена за 35 рабочих дней силами трех специалистов: руководителя проекта, ведущего инженера-конструктора и оператора 3D-сканирования.

Все представленные материалы выложены с разрешения клиента.
