Реверс-инжиниринг пробной оправы очков

Инженеры «Комплекс КАД» провели реверс-инжиниринг пробной оправы для очков.  Этот инструмент широко используют офтальмологи и оптометристы при субъективной рефракции и ретиноскопии. Основная функция — помочь медработнику индивидуально подобрать корректирующие линзы для пациента при назначении рецепта на очки. Пробная оправа оснащена ячейками для крепления коррекционных стигматических и астигматических линз, фильтров, диафрагм и призменных компенсаторов.

Как выполняли обратный инжиниринг пробной оправы

1. Работа началась с полной разборки объекта: был проведён анализ деталей, составляющих оправу, определён химический состав, исследована твёрдость и качество поверхностей каждого компонента.
2. Следующим этапом стало подробное 3D-сканирование всех элементов и снятие ключевых геометрических параметров — это позволило создать цифровую модель с максимальной точностью воспроизведения оригинала.

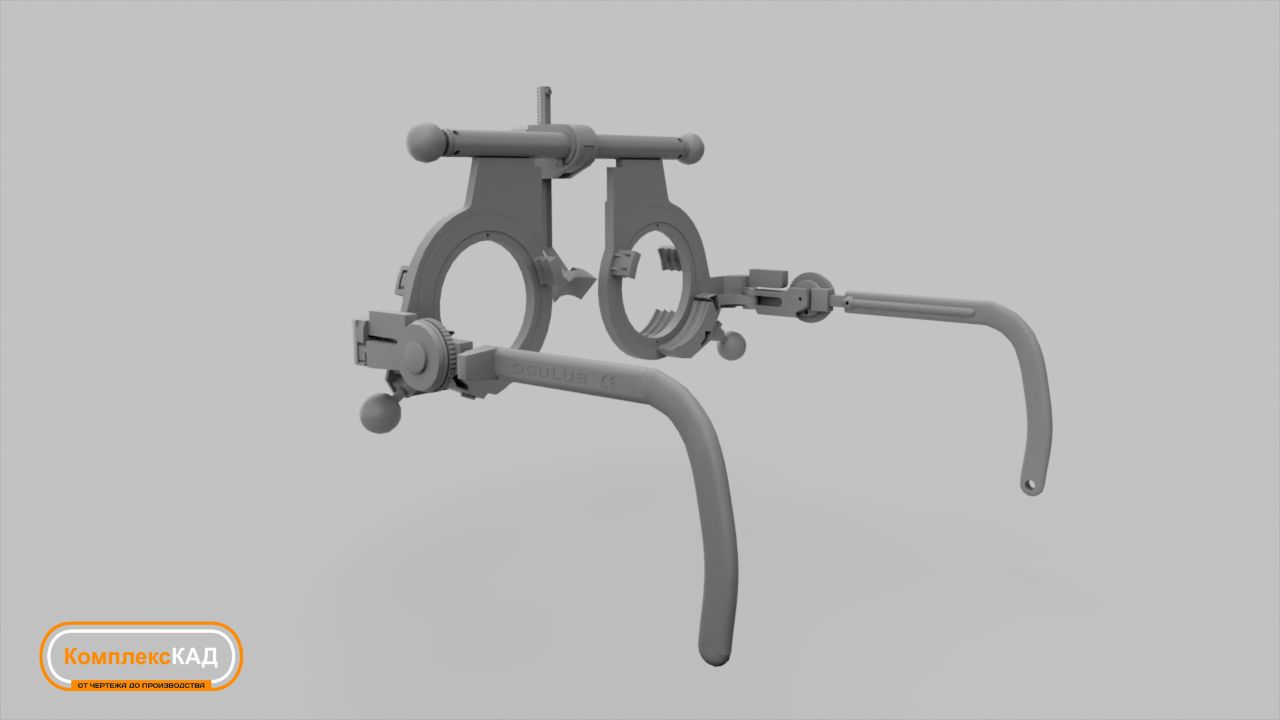

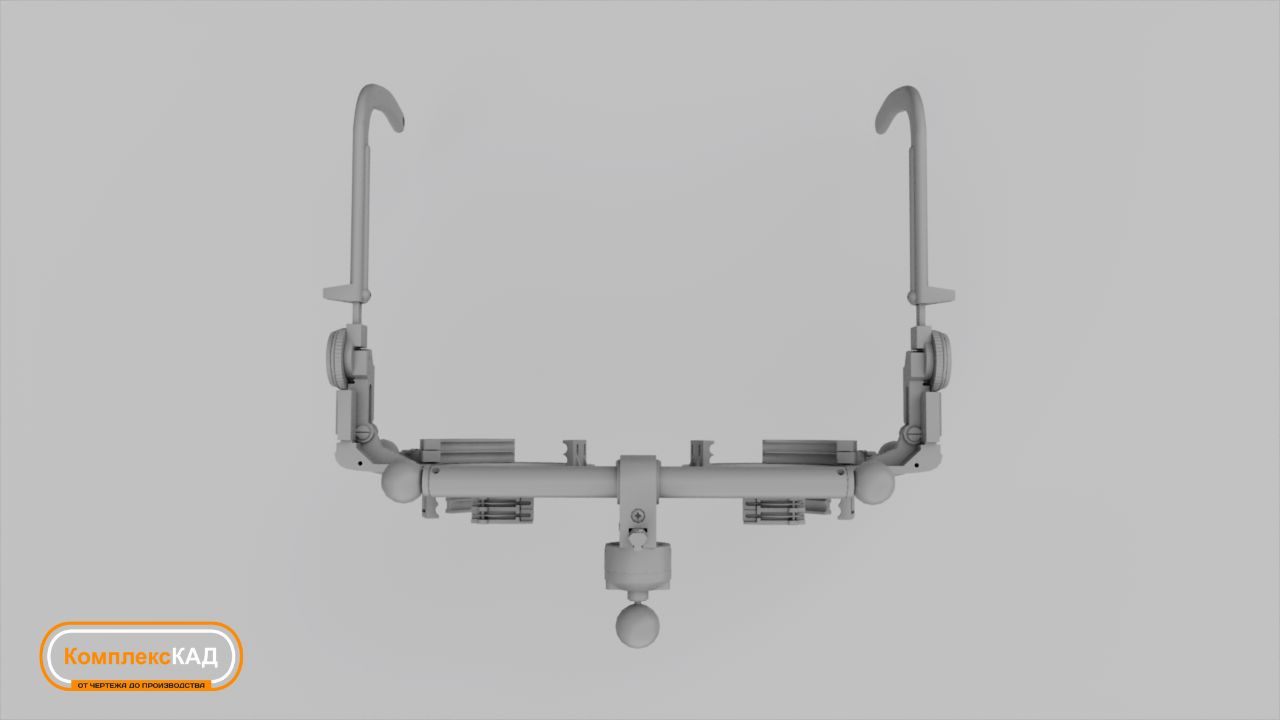

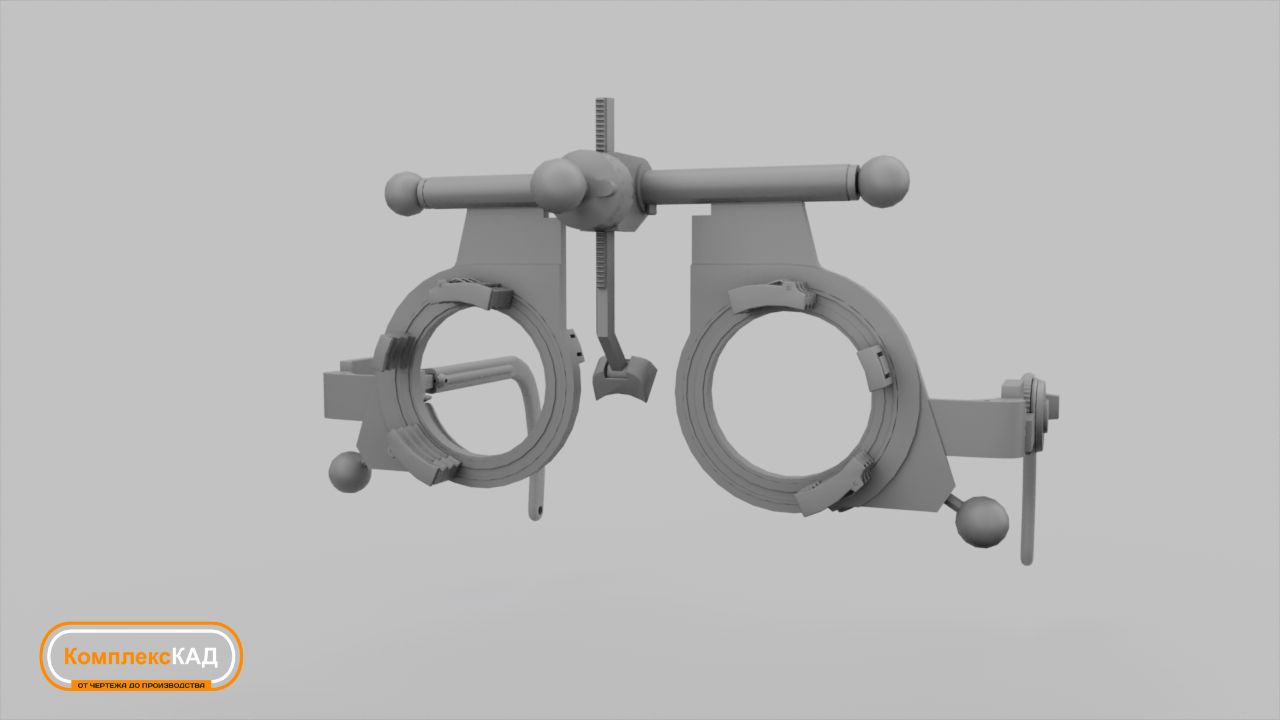

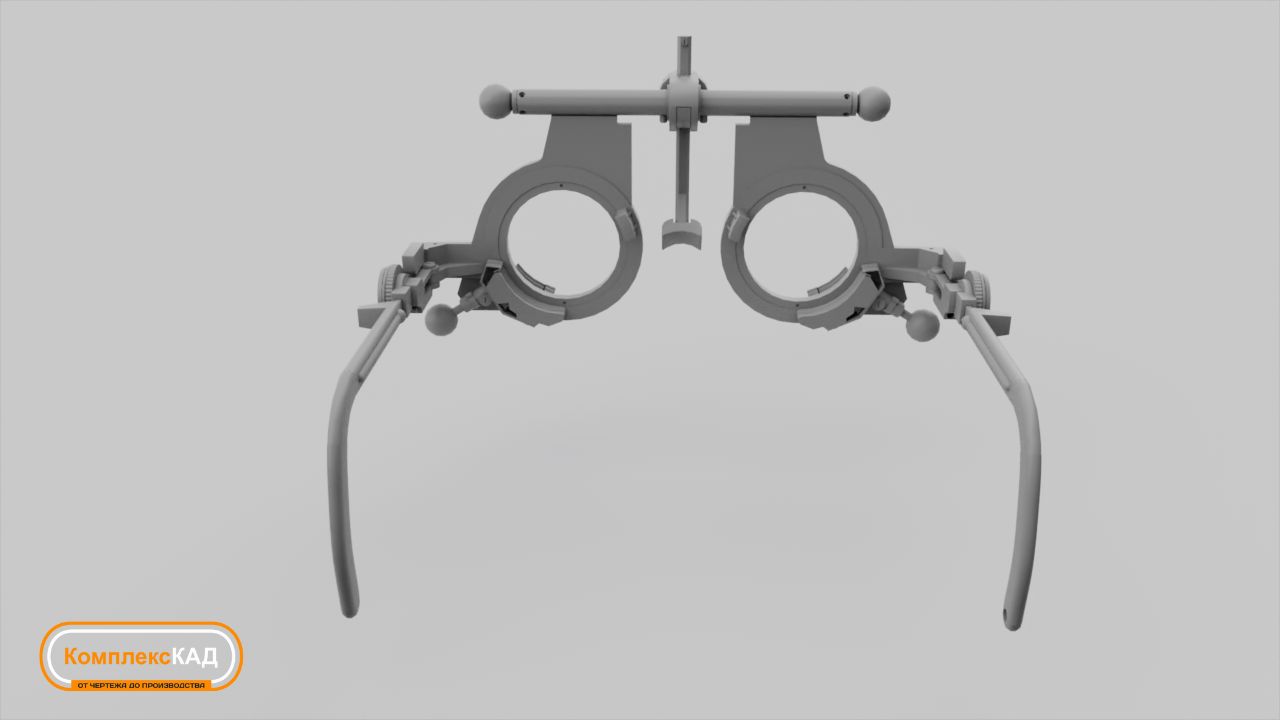

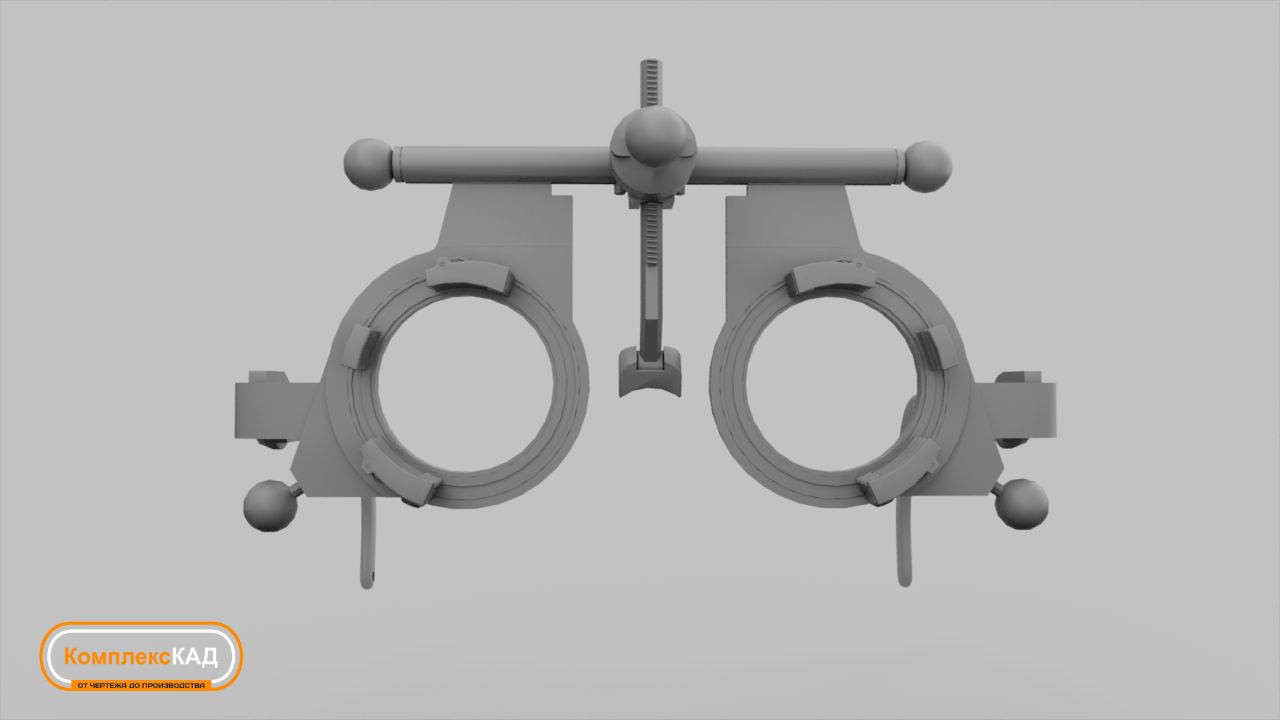

3. На основе собранных данных специалисты разработали производственную 3D-модель пробной оправы в программном обеспечении «Компас-3D».
4. Затем они подготовили полный комплект рабочей конструкторской документации, необходимый для производства изделия.
5. На финальном этапе изначальное изделие было собрано, упаковано и отправлено заказчику.

Получить консультацию    Оставить заявку на свой проект

Особенности обратного проектирования пробной опправы

В ходе исследования образца изделия применялось оборудование для точного снятия геометрических параметров и анализа физических характеристик материалов – твёрдости, состава, состояния поверхностей:

• 3D-сканеры Scanform L5 и RangeVision PRO;
• контрольно-измерительная машина ZEISS Accura Mass;
• лазерный спектрометр ЛИС-02;
• профилометр-профилограф TMR200;
• твердомер Инатест-УД;
• ультразвуковой толщиномер A1210;
• ручной мерительный инструмент.

В проекте принимали участие: руководитель проекта, ведущий инженер-конструктор, инженер-конструктор 1 категории и оператор трёхмерного сканирования. Весь цикл работ — от анализа детали до формирования готовой документации и передачи результатов заказчику — занял 20 рабочих дней.

Результат проекта

Инженеры «Комплекс КАД» смогли добиться высокой точности воспроизведения сложного офтальмологического инструмента, что важно для последующего изготовления аналога. Заказчик получил производственную 3D-модель изделия и комплект рабочей конструкторской документации.

Все представленные материалы выложены с разрешения клиента.
