Реверс-инжиниринг в промышленности: как инженеры изучают конструкции и улучшают характеристики
16 сентября 2026
Реверс-инжиниринг (обратное проектирование) — это комплекс инженерных методов, который позволяет исследовать существующий продукт, воссоздать его конструкцию в цифровом виде. Полученные данные можно использовать для производства, модернизации или разработки нового продукта.
Технология реверсивного инжиниринга востребована в машиностроении, приборостроении, авиационной и автомобильной промышленности, энергетике, ремонте оборудования. Она полезна в ситуациях, когда конструкторская документация отсутствует, устарела или не отражает фактическое состояние изделия.
Что такое реверс-инжиниринг
При традиционном проектировании продукт создают на основе технического задания: разрабатывают концепцию, строят 3D-модель, выпускают чертежи, изготавливают прототип, а затем запускают в производство.

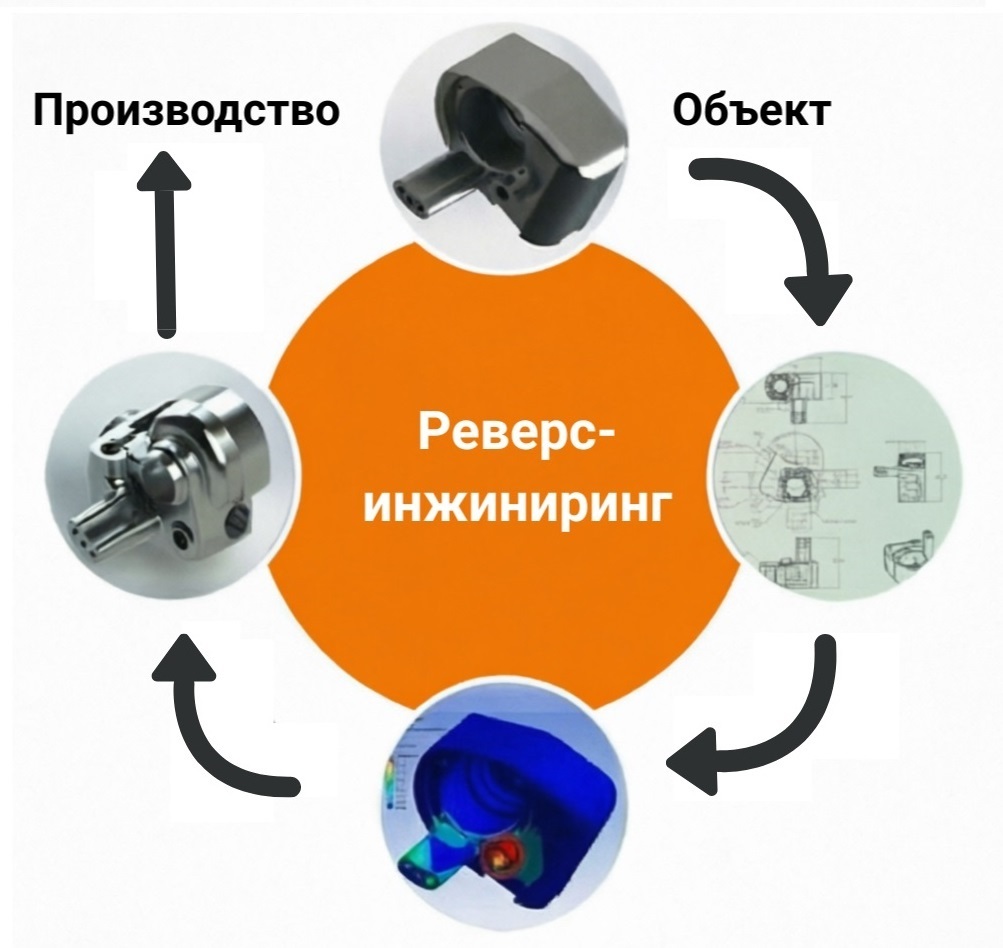

Обратное проектирование работает в противоположном направлении. Отправной точкой становится уже существующий объект — деталь, узел, механизм, готовое изделие. Инженеры изучают его геометрию, материалы, принцип работы, особенности конструкции, а затем создают цифровую модель, техническую документацию.
Далеко не всегда главной задачей реверс-инжиниринга становится точное копирование. Результатом может стать:
- восстановленная конструкторская документация;
- модернизированная деталь;
- улучшенный узел;
- основа для разработки нового продукта;
- цифровой архив оборудования.
Обратное проектирование дает возможность перейти от физического объекта к его цифровому, а затем доработать и изготовить продукт.
Когда применяют обратное проектирование
Реверс-инжиниринг используют, когда обычные методы разработки недостаточно эффективны или невозможны.
Наиболее частые задачи обратного инжиниринга:
-
Восстановление деталей без чертежей. Например, когда документация от старого оборудования документация утеряна, а оригинальные комплектующие сняты с производства.
-
Изготовление запасных частей. По сохранившемуся образцу можно создать модель детали, а затем изготовить её на станке с ЧПУ, методом 3D-печати или иным способом.
-
Модернизация существующего изделия. Цифровая модель помогает изменить конструкцию, повысить прочность, снизить массу или адаптировать деталь к новому узлу.
-
Контроль геометрии. Сравнение отсканированной детали с CAD-моделью помогает выявить отклонения, деформации, следы износа.
-
Разработка совместимых компонентов. Реверсивный инжиниринг помогает определить посадочные размеры, точки крепления, параметры сопряжения.
-
Анализ изделий, технологий конкурентов. Исследование конструкции даёт возможность понять особенности продукта, его сильные стороны, возможные направления улучшения.
-
Создание цифрового архива. Оцифровка снижает зависимость от хранения физических образцов, упрощает последующую работу с ними.
Как проходит обратное проектирование
Конкретный состав работ зависит от сложности объекта, требований к точности, а также от поставленной задачи. В большинстве проектов процесс включает несколько основных этапов.
1. Исследование объекта
На начальном этапе инженеры изучают изделие, определяют его функции, составные части, критически важные поверхности.
Если деталь работает в составе механизма, то дополнительно анализируют:
- способы крепления;
- сопряжение с соседними элементами;
- зоны наибольших нагрузок;
- характер износа;
- требования к точности;
- наличие деформаций или повреждений.
Иногда объект предварительно очищают, разбирают или фиксируют в определённом положении, чтобы получить корректные исходные данные.
2. Снятие геометрии
Размеры изделия определяют с помощью традиционных измерительных средств или технологий 3D-сканирования.
В зависимости от задачи применяются:
- штангенциркули, микрометры;
- координатно-измерительные машины;
- оптические 3D-сканеры;

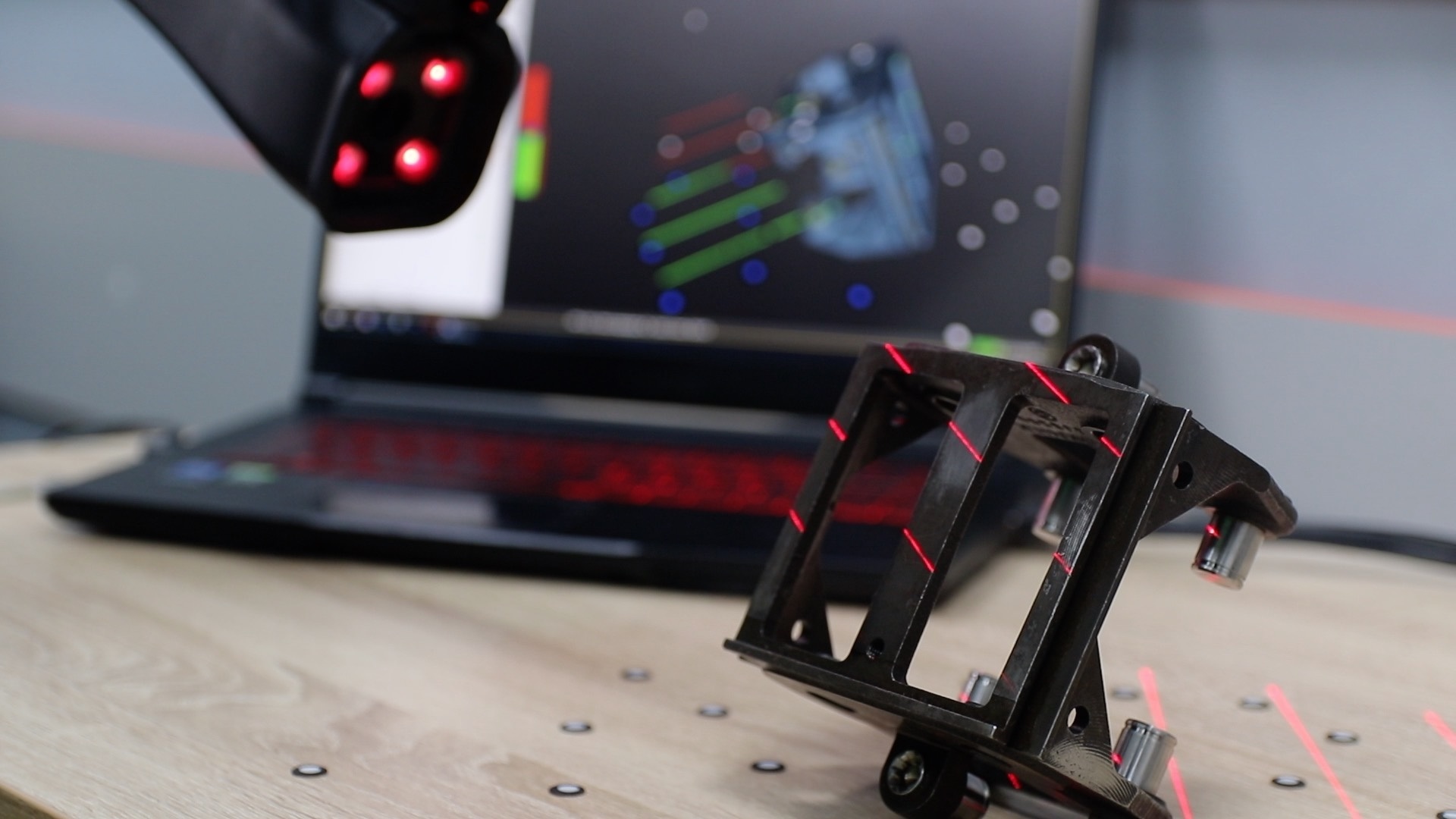

- лазерные сканеры;
- фотограмметрия;
- измерительные комплексы.

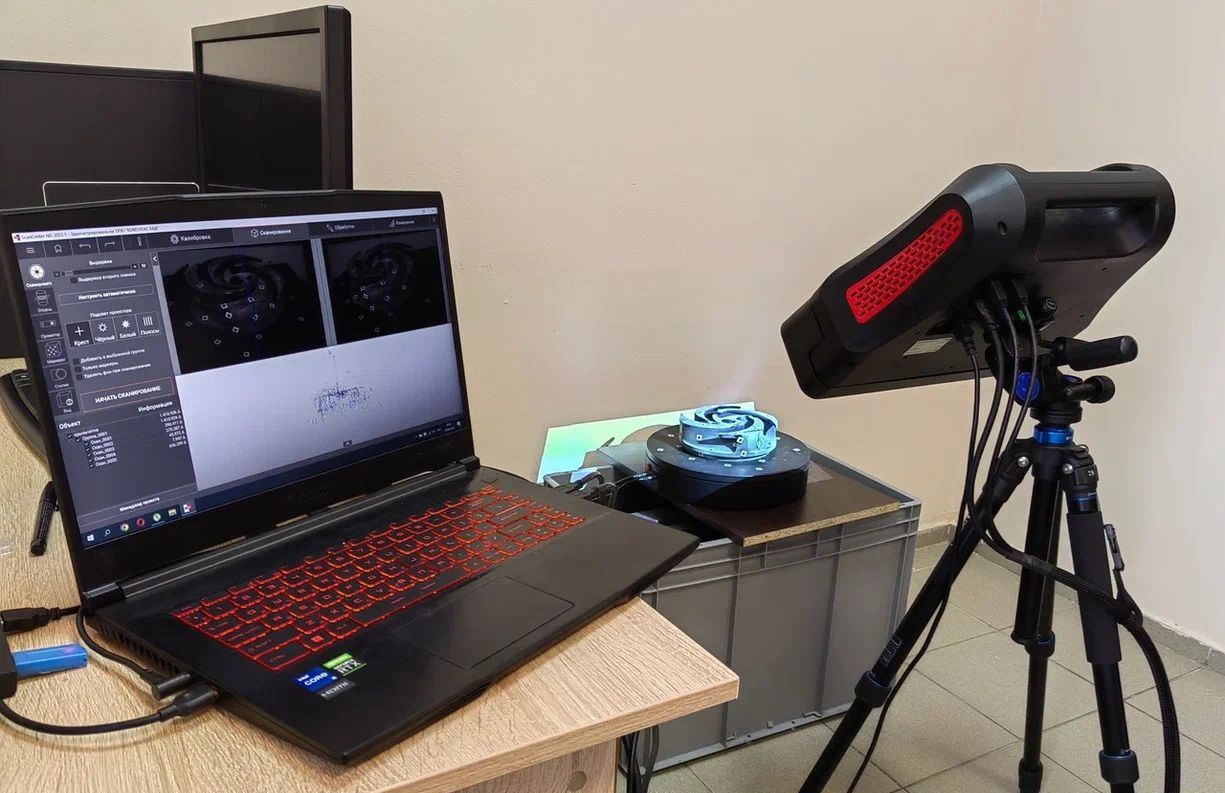

3D-сканирование позволяет быстро получить облако точек, которое описывает поверхность объекта. Оно удобно для снятия размеров с объектов со сложной формой, плавными переходами, большим количеством пространственных элементов.

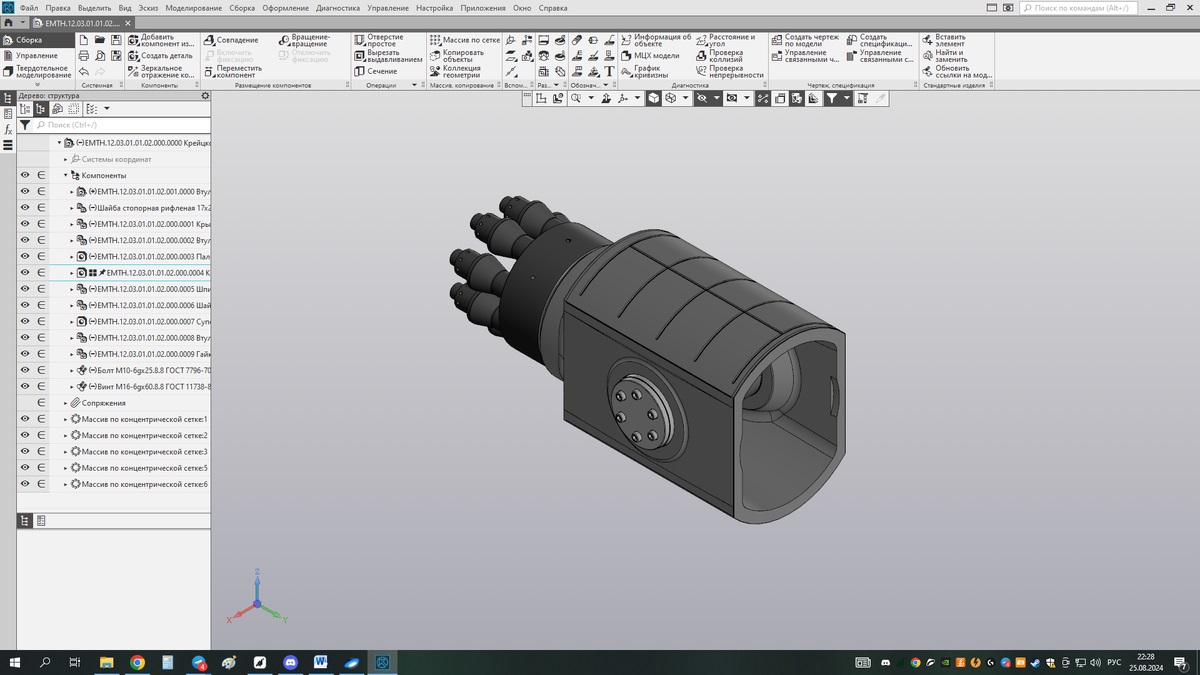

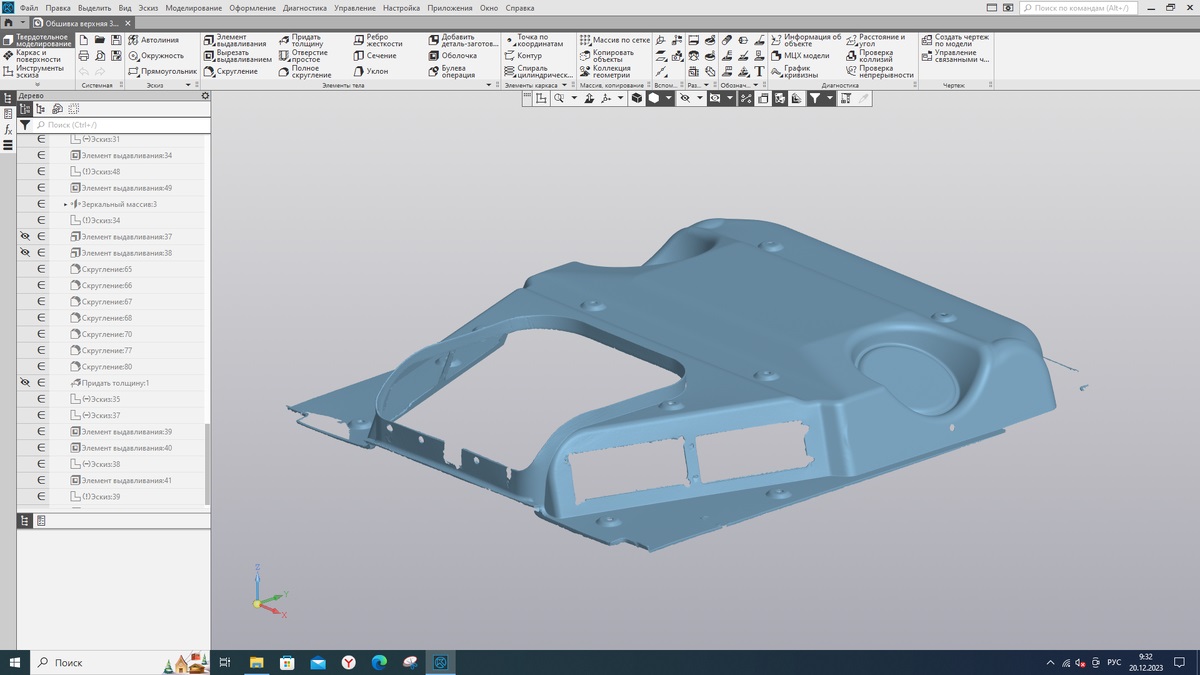

3. Обработка полученных данных
Сканирование не создаёт готовую CAD-модель автоматически. Полученные данные требуют обработки: удаления шумов, объединения фрагментов, устранения пропусков, проверки качества.
На этом этапе формируется полигональная модель, которая отображает фактическую поверхность изделия. Если нужно, инженеры восстанавливают недоступные для измерения участки или корректируют повреждённые в процессе эксплуатации зоны.

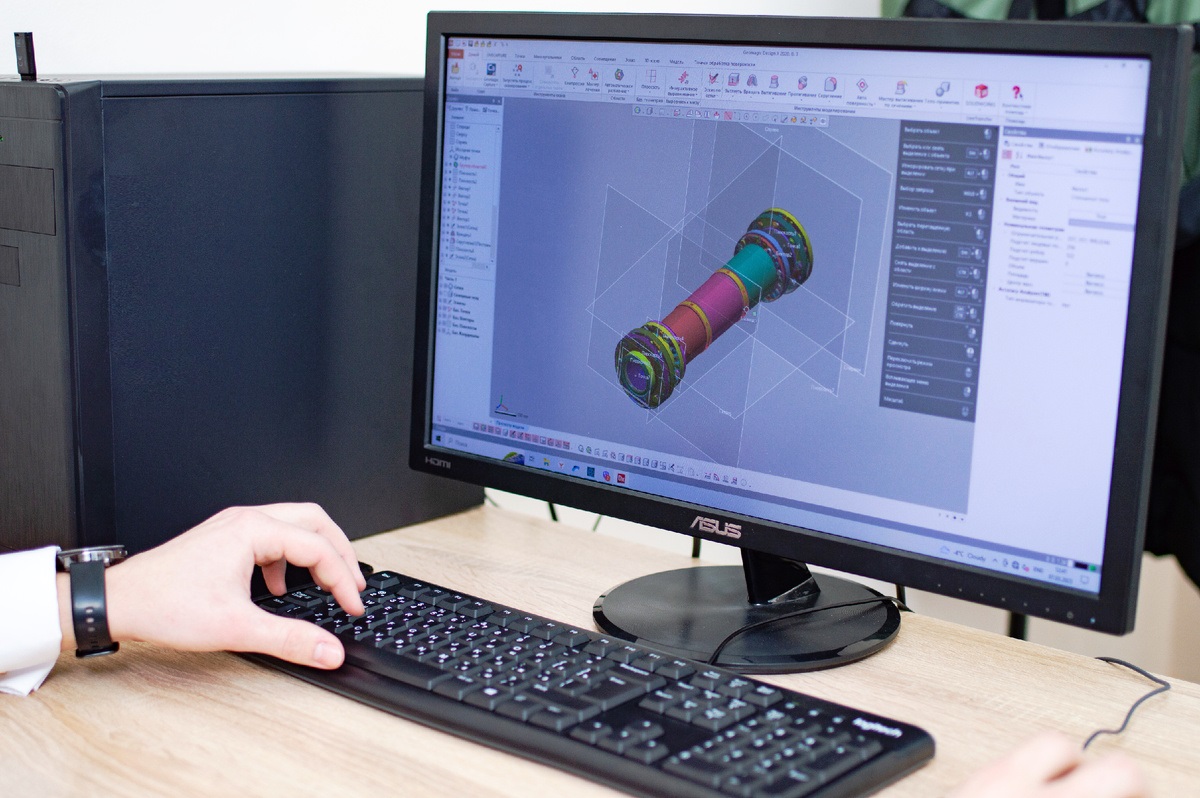

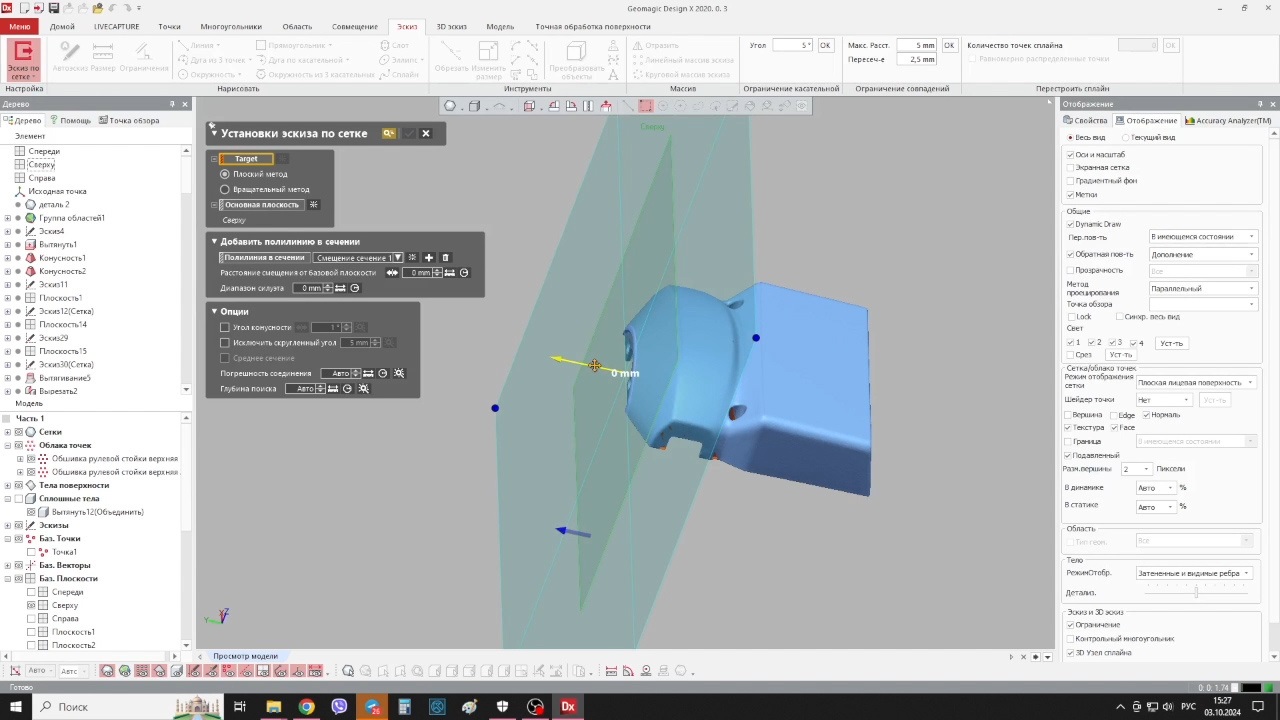

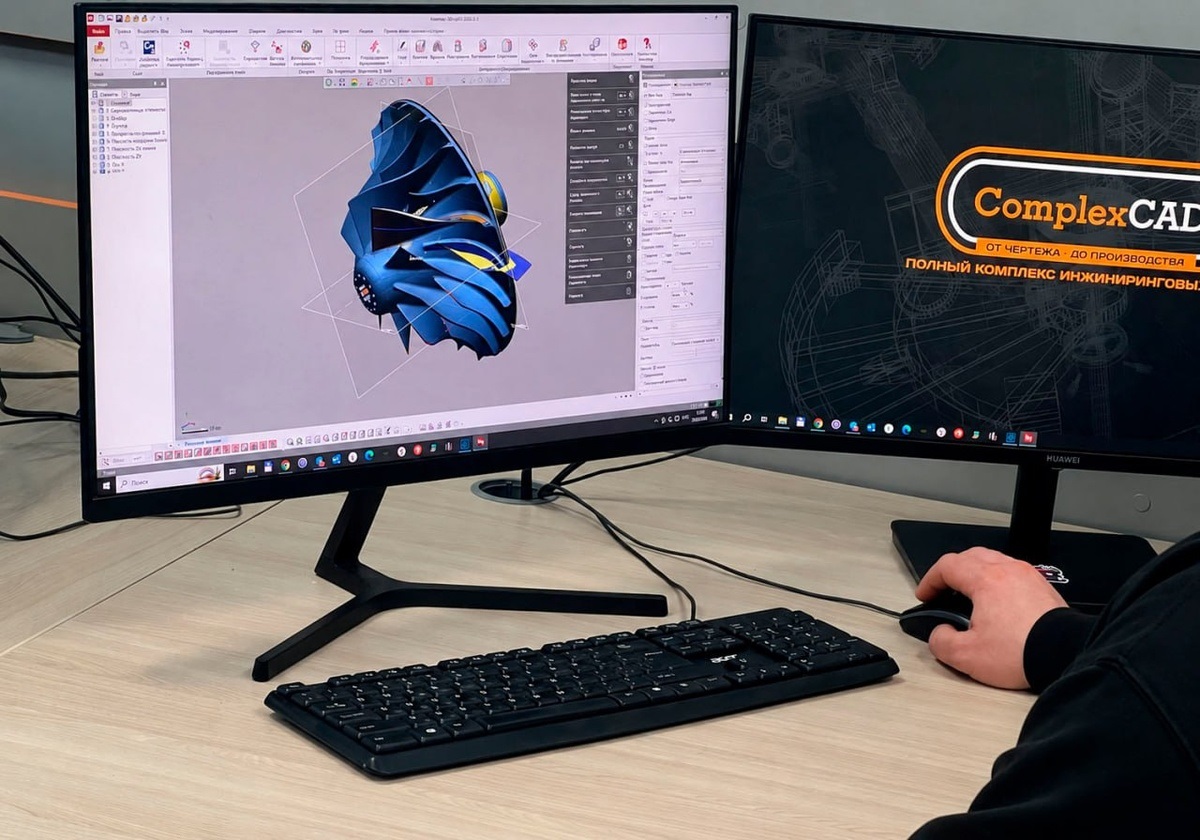

4. CAD-моделирование
На основе измерений и обработанного скана создаётся параметрическая 3D-модель. Она может включать:
- основные геометрические элементы;
- отверстия, посадочные места;
- резьбы, фаски, радиусы;
- поверхности сопряжения;
- технологические элементы;
- конструктивные ограничения.
Важная особенность качественного обратного проектирования заключается в том, что модель должна не только визуально повторять оригинал. Она должна соответствовать инженерной логике изделия, быть пригодной для производства.

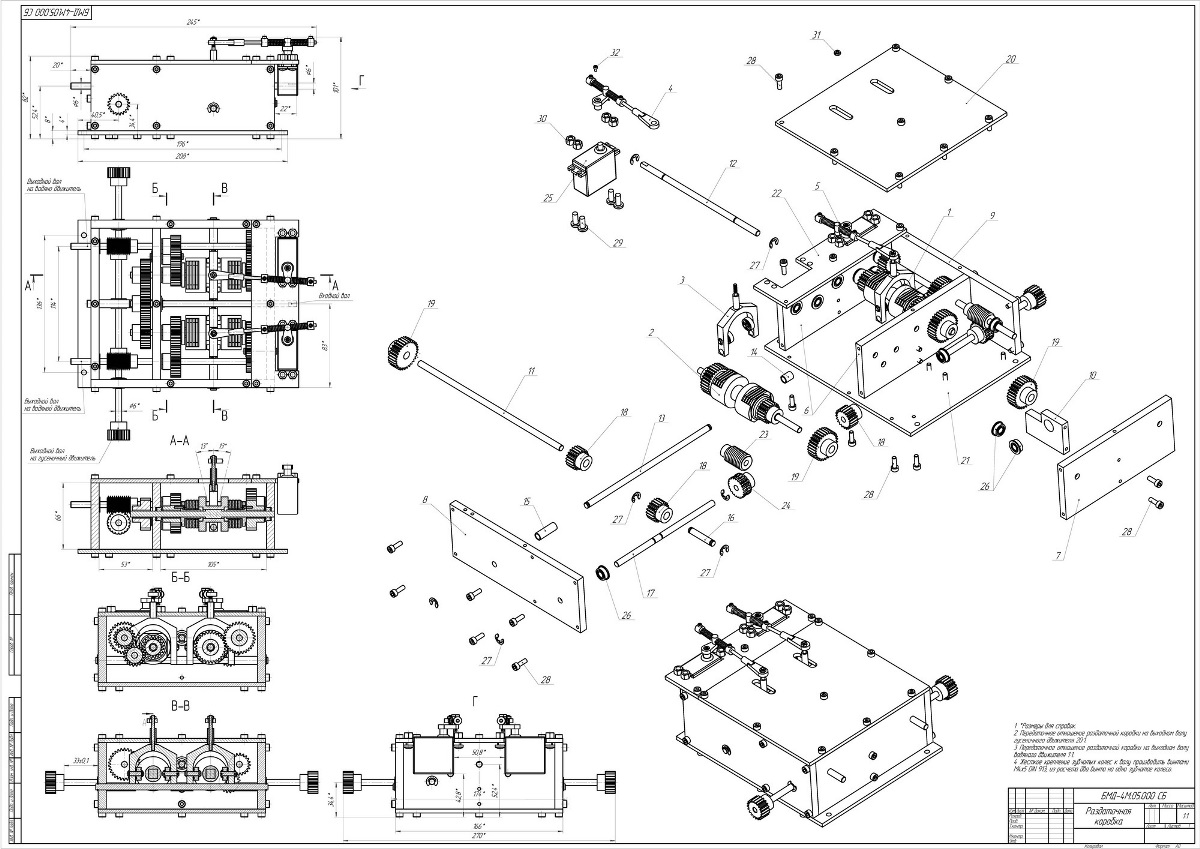

5. Подготовка чертежей и документации
После согласования 3D-модели выпускаются нужные документы:
- рабочие чертежи;
- спецификации;
- ведомости материалов;
- требования к точности;

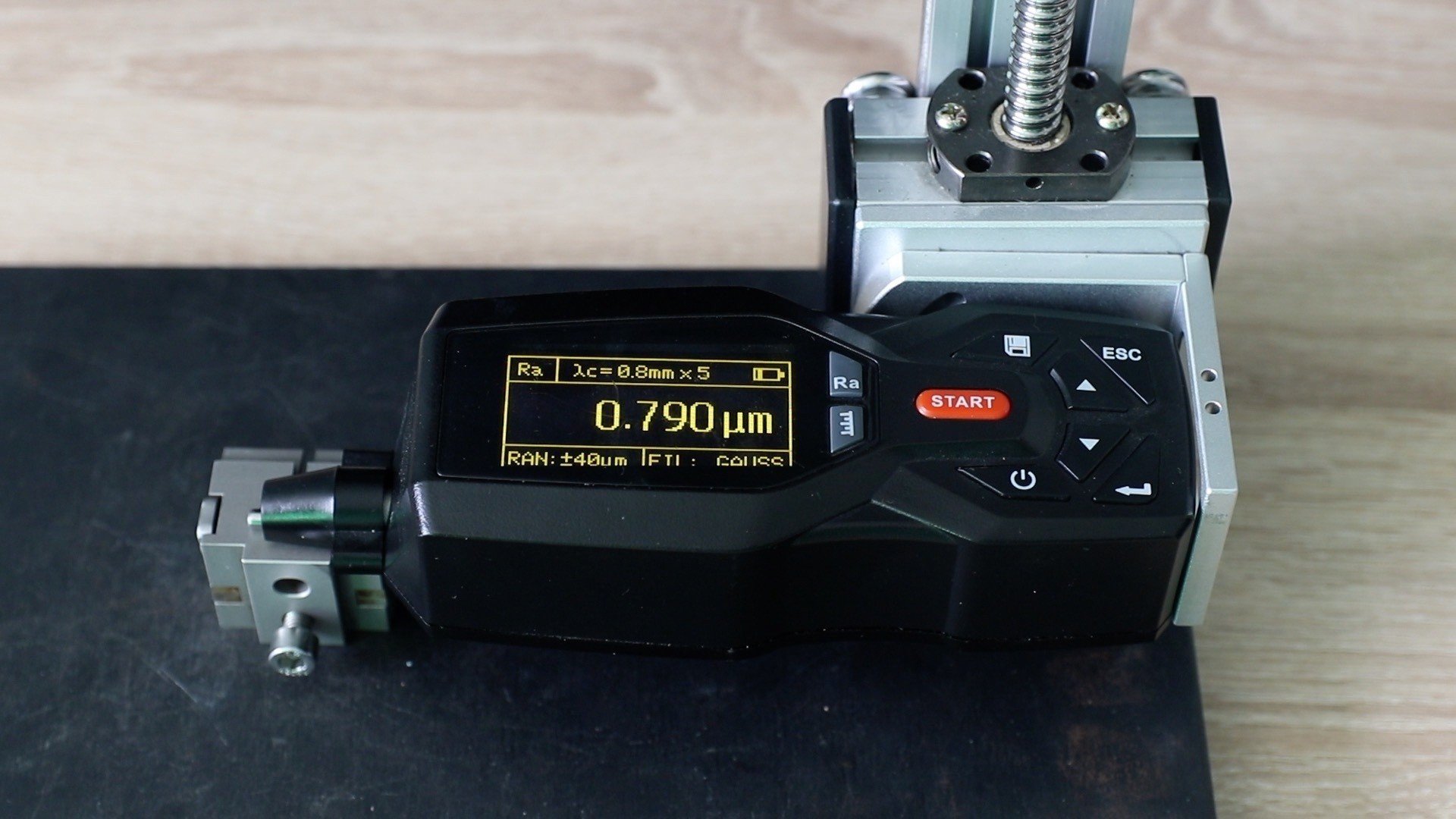

- обозначения шероховатости;
- технические условия;
- файлы для производства, контроля.
Таким образом, физический объект превращается в полноценный комплект цифровых инженерных данных.
6. Модернизация, изготовление
Если задача проекта предполагает улучшение изделия, инженер вносит изменения в конструкцию. Например, можно:
- усилить наиболее нагруженную область;
- уменьшить массу;
- изменить способ крепления;
- повысить пригодность к ремонту;
- адаптировать конструкцию под новое оборудование;
- заменить материал;
- упростить технологию изготовления.

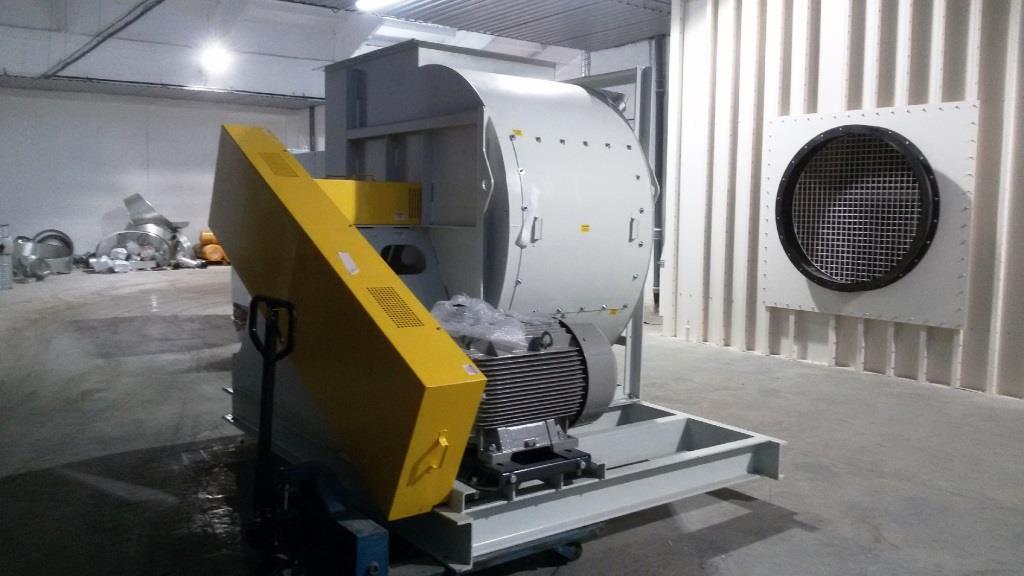

Затем деталь изготавливают выбранным методом и тестируют.
Роль 3D-сканирования и CAD
Современное обратное проектирование часто строится на сочетании двух технологий — 3D-сканирования и CAD-моделирования.
Сканер фиксирует фактическую геометрию объекта. CAD-система превращает эти сведения в редактируемую цифровую модель. Такое сочетание позволяет:
- ускорить сбор исходных данных;
- снизить риск ошибок при ручных измерениях;
- работать со сложными поверхностями;
- сопоставлять оригинал с обновлённой конструкцией;
- проводить виртуальные проверки;
- быстро готовить данные для производства.
Однако автоматическая обработка скана не заменяет инженерный анализ. Программа способна точно воспроизвести поверхность, но не всегда определяет назначение каждого элемента, исходную конструкторскую идею или оптимальный способ восстановления повреждённой зоны. Поэтому результат зависит от квалификации инженеров.
Преимущества обратного проектирования
- Снижение затрат на разработку. Если изделие уже существует, не всегда нужно проектировать его с нуля. Оцифровка готового продукта сокращает объём конструкторских работ, позволяет быстрее перейти к изготовлению.
- Восстановление снятых с производства деталей. Старое оборудование часто продолжает работать, хотя оригинальные запчасти больше не выпускаются. При наличии физического образца можно восстановить геометрию, организовать локальное производство.
- Улучшение существующей конструкции. Обратный инжиниринг помогает найти возможности для оптимизации продукта. Анализ конструкции может показать, где нужно снизить массу, увеличить жёсткость или улучшить эксплуатационные характеристики.
- Ускорение вывода продукта на рынок. Готовый физический образец даёт инженерам практическую основу для разработки. Это сокращает время между постановкой задачи и изготовлением первого прототипа.
- Получение цифрового архива. Оцифрованные модели удобно хранить, передавать между подразделениями, использовать при ремонте, контроле качества или повторном производстве.
- Анализ конструкции, конкурентных решений. Исследование доступных изделий помогает оценить конструктивные подходы, определить удачные решения, сформировать направления для собственной разработки. При этом любые работы должны выполняться с соблюдением законодательства, договорных обязательств и прав на интеллектуальную собственность.
Ограничения, сложности обратного инжиниринга
Несмотря на широкие возможности, обратное проектирование подходит не для каждого объекта и не всегда даёт идеальный результат с первого этапа.
- Сложная геометрия. Глубокие полости, узкие каналы, закрытые зоны, внутренние поверхности могут быть недоступны для оптического сканирования. Для их исследования применяют дополнительные методы измерений или разбирают объект.
- Малые размеры. Очень небольшие детали требуют высокоточного оборудования. При недостаточном разрешении сканера мелкие элементы фиксироваться некорректно.
- Повреждения, износ. Если исходный объект деформирован, имеет трещины, сколы или значительный износ, полученная модель будет отражать не первоначальную, а текущую форму изделия. В таких случаях нужно отдельно определить, какие элементы следует сохранить, а какие — восстановить расчётным путём.
- Особенности поверхности. Блестящие, прозрачные, тёмные или отражающие материалы могут ухудшать качество сканирования. Перед измерением поверхность подготавливают специальным покрытием.
- Невозможность полностью восстановить внутреннее устройство. По внешнему виду детали нельзя всегда достоверно определить материал, технологию изготовления, расчётные нагрузки или исходные допуски. Требуются дополнительные исследования: анализ материалов, инженерные расчёты, изучение условий эксплуатации, консультации с технологами.
Основные виды обратного проектирования
Термин «реверс-инжиниринг» используется в разных инженерных областях. Условно выделяют несколько направлений.
Системный анализ
Здесь исследуют не отдельную деталь, а устройство или систему в целом. Системный анализ применяют при:
- модернизации оборудования;
- интеграции старых систем с новыми;
- восстановлении технической документации;
- поиске причин отказов;
- разработке совместимых решений.
Анализ электронных схем
В электронике обратное проектирование может включать исследование печатных плат, соединений, компонентов и логики работы устройства. Целью становится восстановление схемы, проверка архитектуры или разработка совместимого модуля.

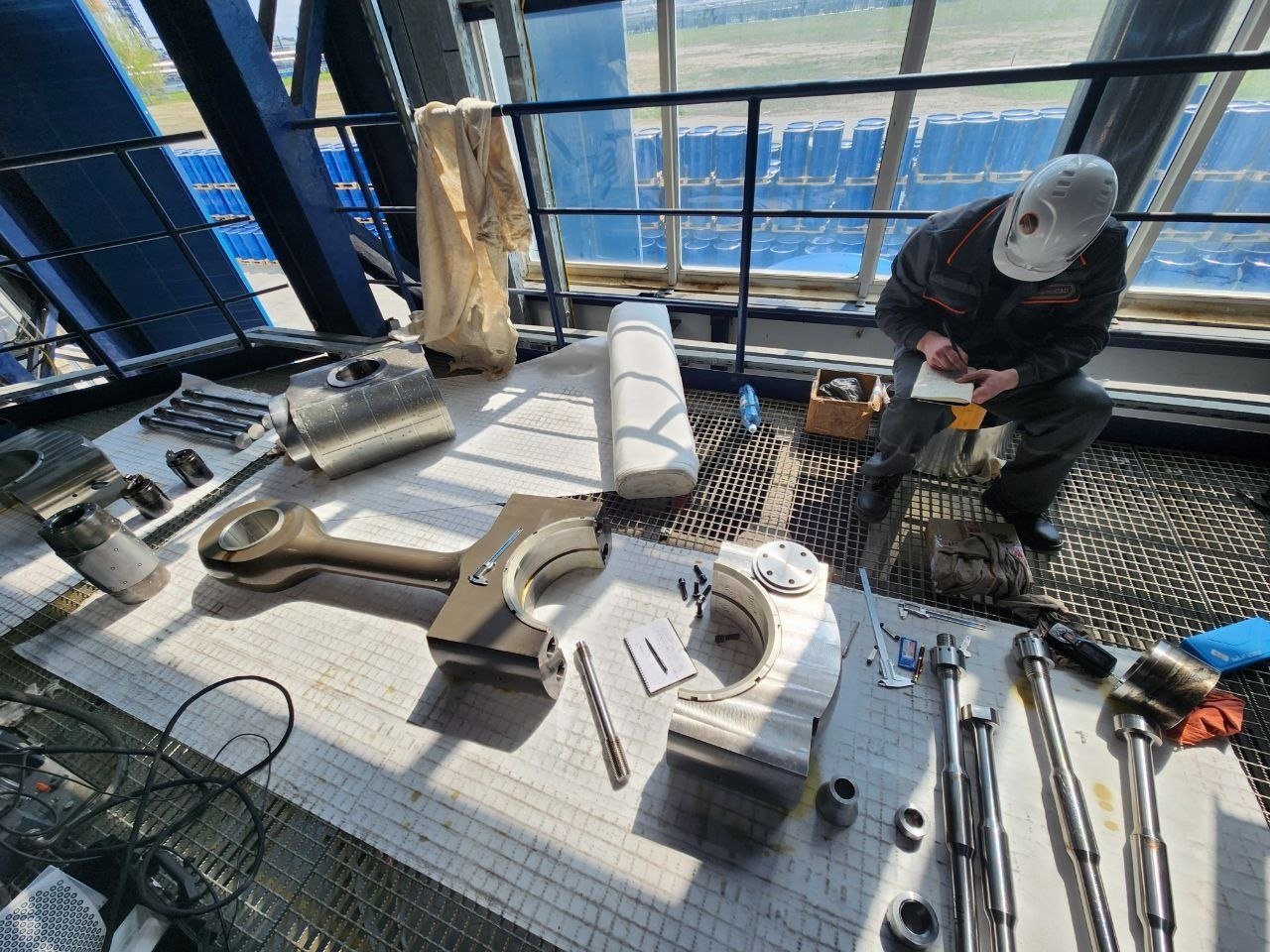

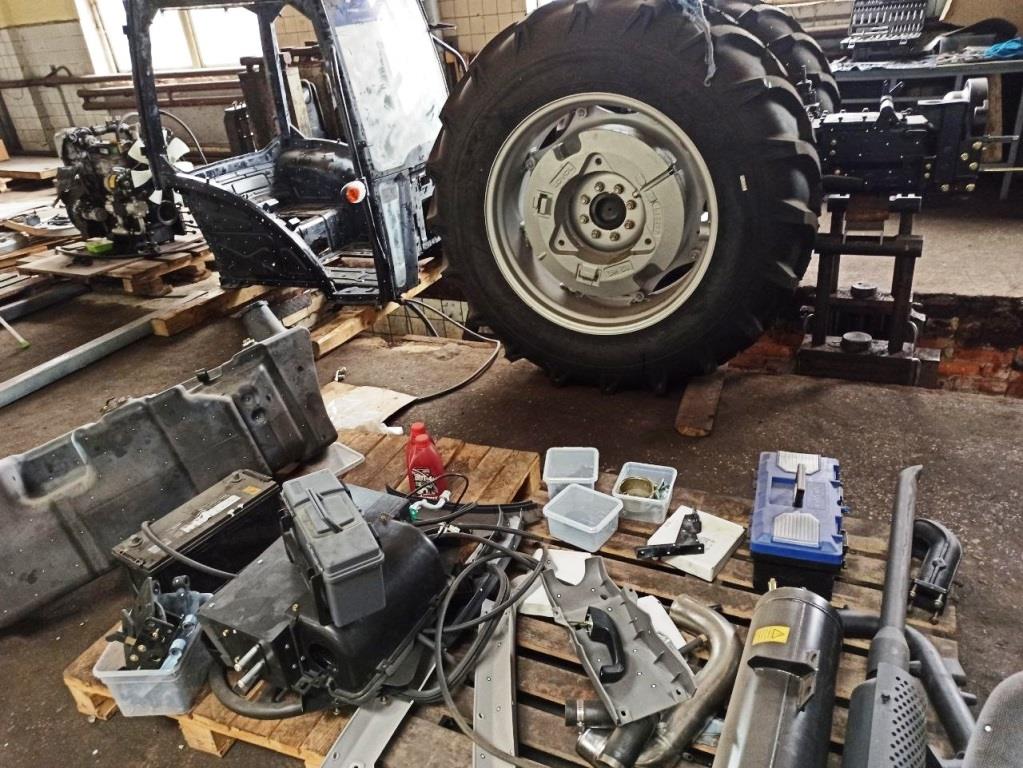

Разборка, исследование объекта реинжиниринга
Физическая разборка изделия позволяет понять, из каких элементов оно состоит, как они взаимодействуют и какие конструктивные решения использованы внутри. Такой подход особенно важен, когда принцип работы нельзя определить только по внешнему виду.

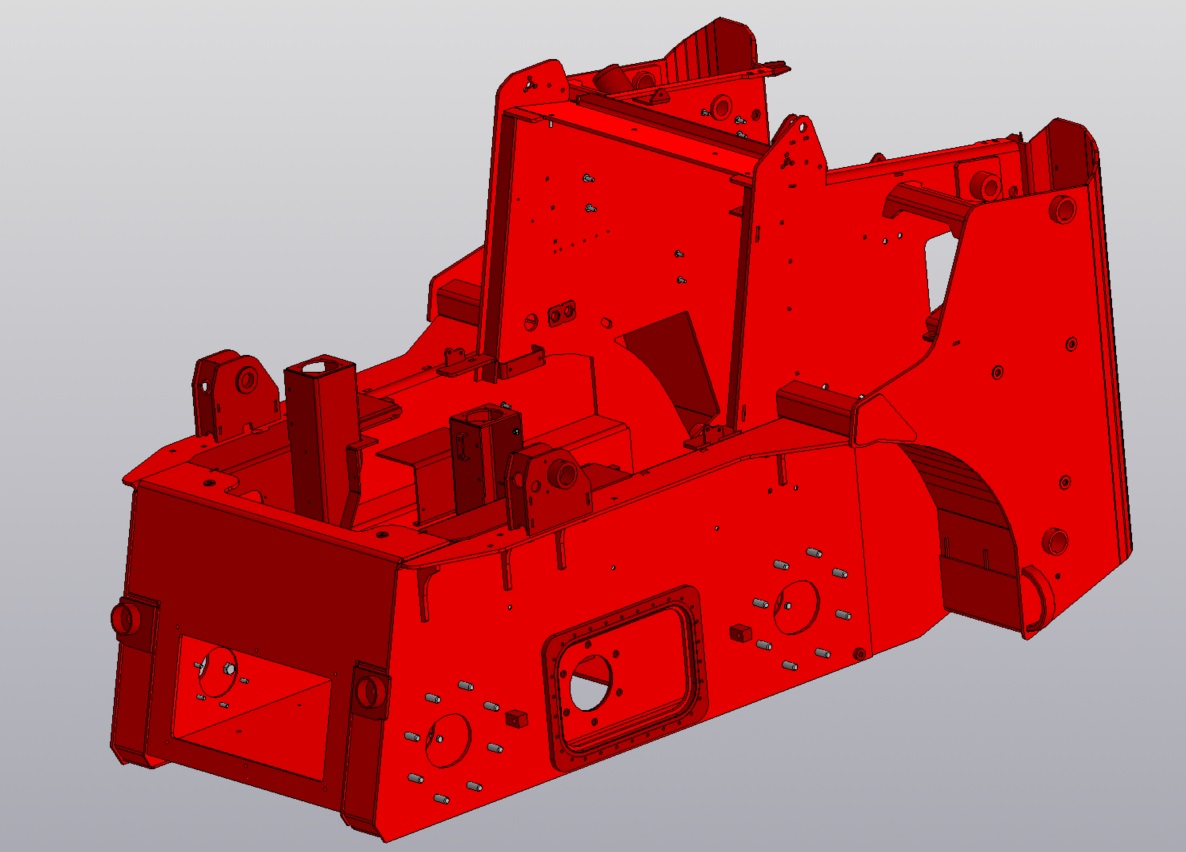

Восстановление геометрии деталей
Это направление связано с измерением физического объекта, созданием 3D-модели и подготовкой данных для последующего производства. Именно его чаще всего имеют в виду, когда говорят об обратном проектировании в машиностроении.
Обратное проектирование и контроль качества
Оцифровка детали полезна не только для копирования или производства. Её также применяют для проверки соответствия изделия проектным требованиям.
В процессе контроля сравнивают:
- CAD-модель и фактическую геометрию;
- несколько экземпляров одной детали;
- изделие после ремонта и исходный образец;
- новую и изношенную деталь;
- поверхность объекта с заданными допусками.
Результатом могут стать цветовая карта отклонений, протокол измерений или отчёт с указанием критических зон. Это помогает принимать решения о ремонте, выбраковке или изменении конструкции.
Что важно учитывать при заказе услуги обратного инжиниринга
Перед началом проекта желательно определить:
- назначение будущего продукта;
- требуемую точность;
- необходимость выпуска чертежей;
- формат файлов;
- состояние исходного объекта;
- наличие внутренних элементов;
- материал, технологию изготовления;
- необходимость модернизации;
- требования к конфиденциальности, защите технических данных.
Для простой детали может быть достаточно 3D-скана и базовой модели. Для ответственного узла потребуется полноценный комплекс работ: измерения, анализ конструкции, параметрическое моделирование, расчёты, выпуск документации и изготовление прототипа.
Итоги
Обратное проектирование — это эффективный способ превратить существующее изделие в цифровой инженерный ресурс. С помощью 3D-сканирования, измерительного оборудования и CAD-систем можно восстановить геометрию детали, подготовить конструкторскую документацию, изготовить аналог или создать улучшенную версию продукта.
Технология особенно ценна для предприятий, которые работают со старым оборудованием, сталкиваются с дефицитом запчастей или хотят модернизировать уже проверенные решения. При грамотном подходе реверс-инжиниринг сокращает сроки и стоимость разработки.
