3D-моделирование металлообработка

Инжиниринговая компания «Комплекс КАД» выполняет полный комплекс работ по разработке 3D моделей любой сложности, а также оказывает полный спектр конструкторских услуг.
Любое современное производство изделий из листового металла основано на предварительной разработке 3D моделей в с применением CAD программ, например каких как КОМПАС-3D, SolidWorks, NX, Autodesk Inventor и др.
Данные программы позволяет создавать трехмерные геометрические модели с возможностью автоматизированного создания развертки, при этом учитывается специфика производства, вид штамповки, виды гибов, радиусы гибочных пуансонов, вырубку или резка, материал детали и т.д.
Специалисты нашей компании способны в современных CAD системах проектирования рассчитать деформирование при сгибании, скручивании, прессовке, штамповании отверстий, создании высечек и выемок, ребер жесткости и др.
Комплекс работ по разработке 3D моделей изделий
В комплекс работ по разработке 3D моделей изделий из листового металла входит:
- выбор материала детали или изделия в зависимости от функционального назначения и среды эксплуатации

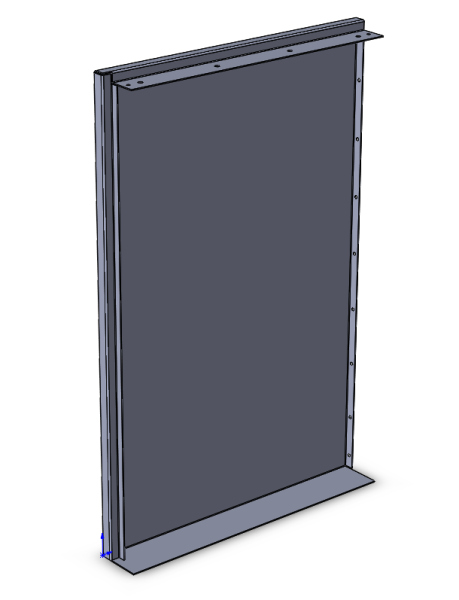

- разработка 3D модели детали или изделия
- выбор для расчета длины среднего слоя прогибов в изделии или детали с учетом используемого оборудования
- определение характеристик и предельных величин деформации материала
- создание развертки
- разработка сборки в 3D формате для проверки собираемости
Программы для твердотельного 3D моделирования дают возможность выбрать один из следующих способов представления изделия:
- простое отображение контурами, которое позволяет сформировать общее представление о проектируемом объекте и определить его элементы;
- представление в режиме «согнуть/разогнуть» для реалистичного восприятия изделия как в развернутом, так и в согнутом виде;
- частичная детализация с обозначением на трехмерной модели ключевых элементов.
Для правильного представления моделей из листового материала необходимо учесть особенности их производства, в том числе скругление сгибов и наличие врезок/перфорации на стыках плоскостей.
3D модели создаются с использованием процедур вырезания и деформирования исходной формы. При этом учитывают назначение изделия, чтобы правильно выбрать радиус скругления. Это избавит металл от внутреннего напряжения и позволит сохранить его расчетные характеристики.
