Роль 3D-моделирования для инженеров-конструкторов и технологов в машиностроении
18 сентября 2025
Сегодня машиностроение невозможно представить без компьютерных технологий. Одним из ключевых инструментов стало 3D-моделирование. Оно даёт проектировщикам и технологам средства для точного описания геометрии изделий, анализа их свойств и подготовки производства.
В отличие от традиционного черчения, трехмерное моделирование позволяет работать не только с проекциями, но и с виртуальным прототипом изделия, а это очень повышает точность проектирования и снижает количество ошибок.

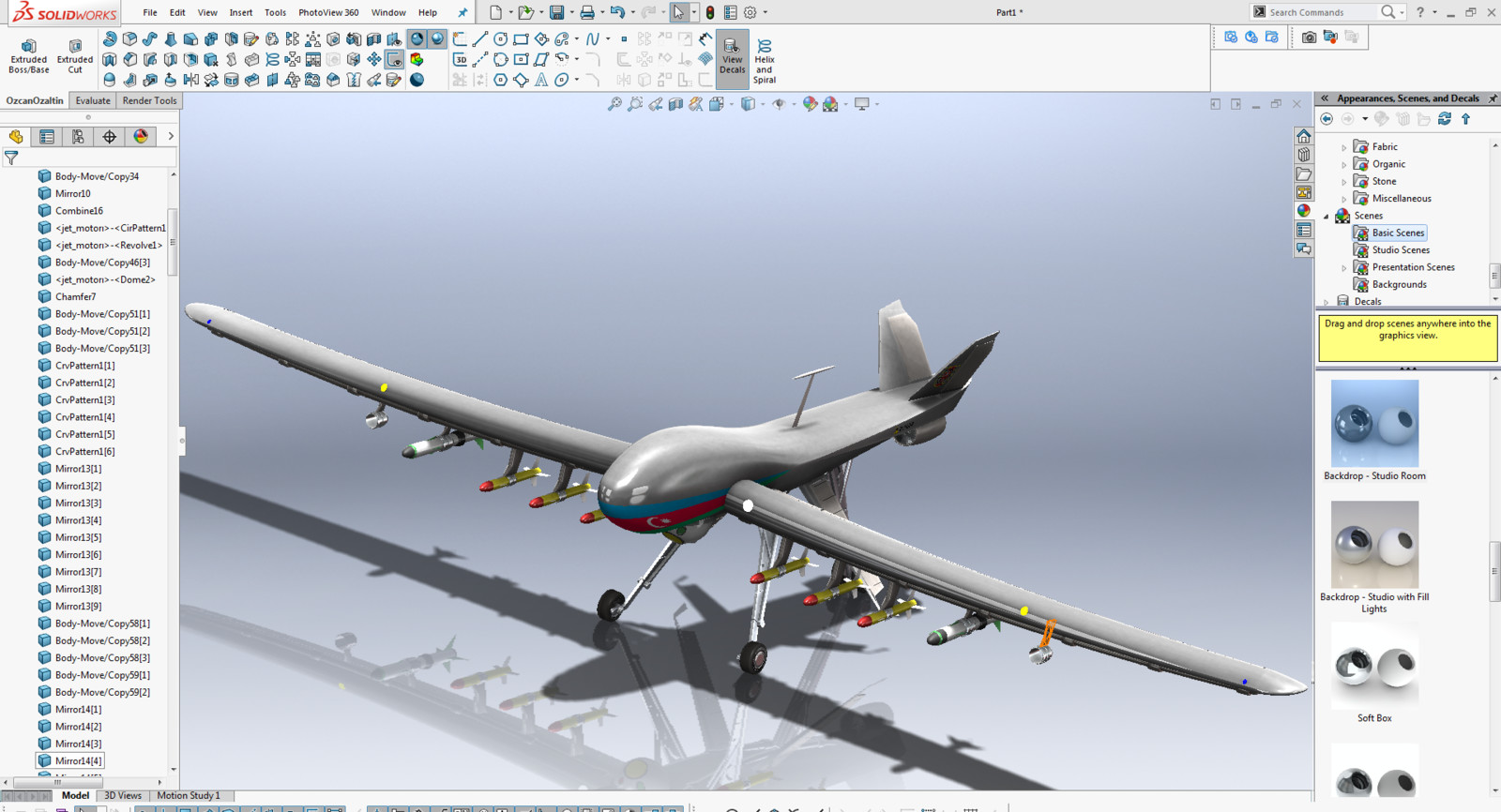

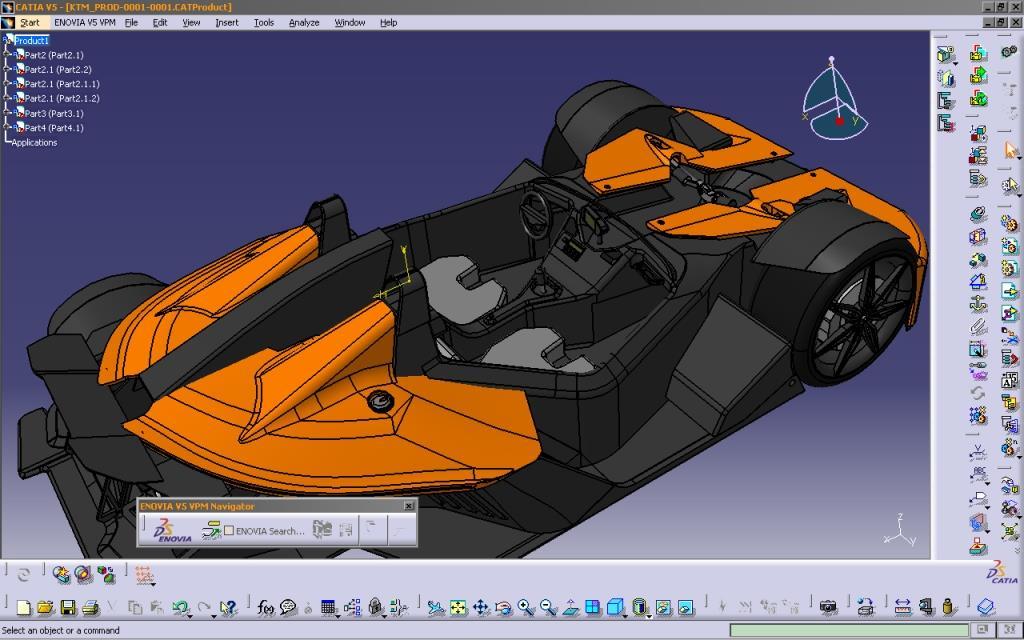

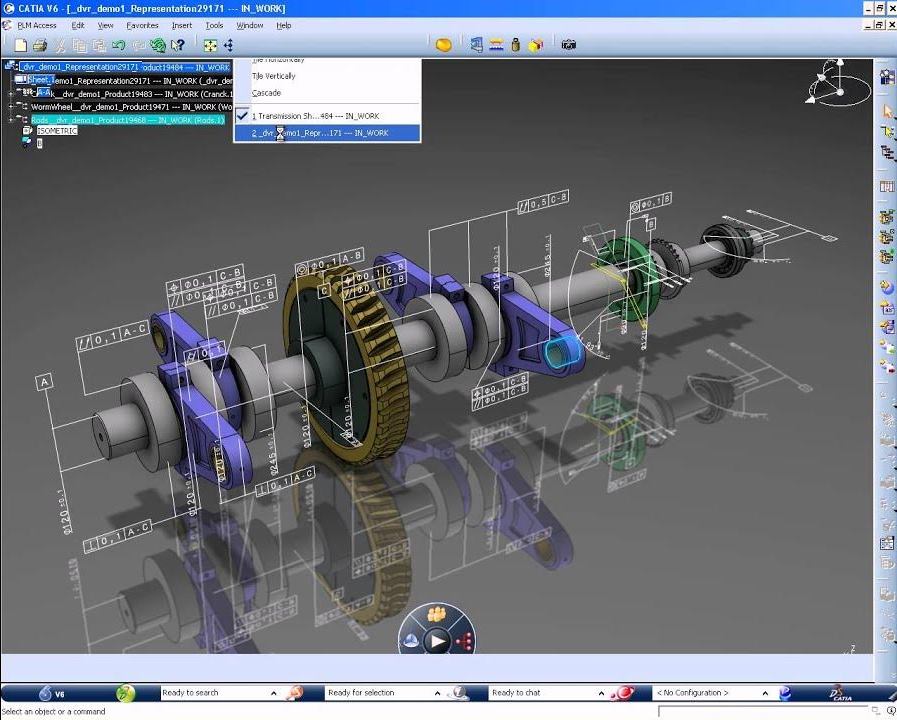

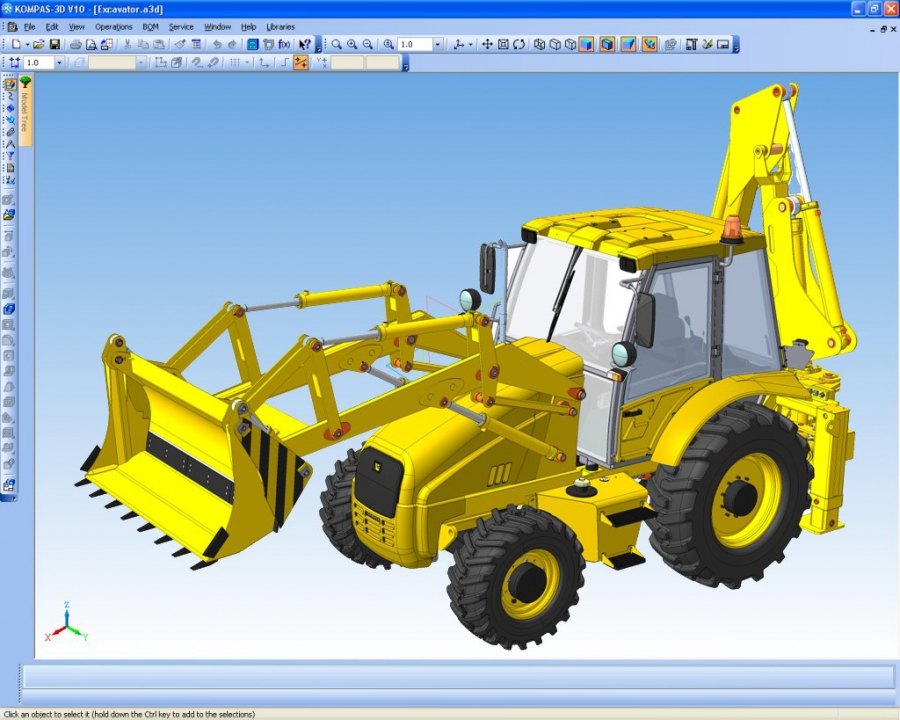

Актуальность 3D-моделирования подтверждается внедрением CAD/CAM/CAE-систем (например, Siemens NX, CATIA, SolidWorks, КОМПАС-3D), которые стали стандартом в инженерной практике и поддерживаются международными стандартами.
3D-моделирование в работе конструктора
Основная задача конструктора — разработать изделие, отвечающее требованиям прочности, надежности, технологичности и эстетики. Использование 3D-моделей позволяет:
-
Сократить сроки проектирования — быстрота внесения изменений в модель ускоряет процесс разработки, снижает количество итераций.
-
Создавать виртуальные прототипы — до изготовления физических образцов можно проверить компоновку, кинематику, сопрягаемость деталей.
-
Выполнять параметрическое проектирование — изменение одного параметра автоматически вносит коррективы в зависимые элементы.
-
Интегрировать расчетные методы — многие CAD-системы включают модули прочностного анализа (FEM), тепловых и гидродинамических расчетов.
-

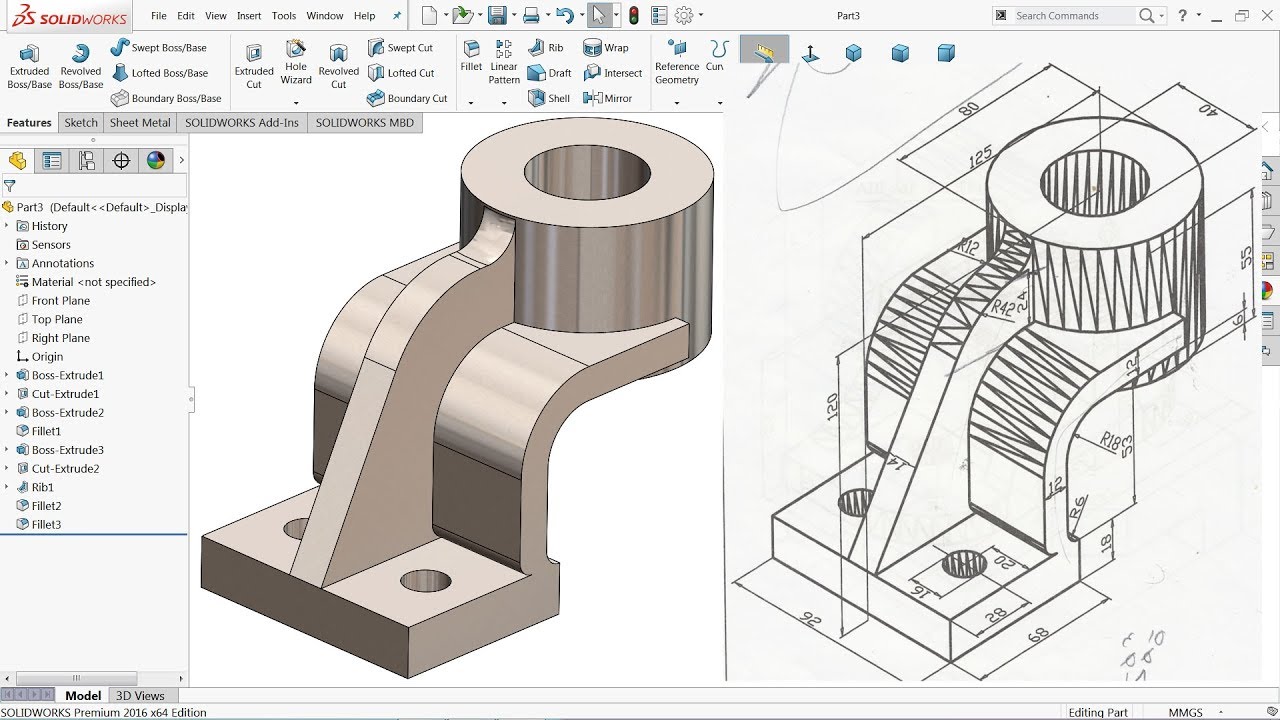

Обеспечивать точность чертежей — из трехмерной модели автоматически формируются спецификации, развертки и стандартные чертежи.
-
Ускорять согласование проектов — 3D-визуализация облегчает коммуникацию между конструктором, технологом и заказчиком.
Пример: при проектировании редуктора конструктор может смоделировать корпус и внутренние механизмы, проверить зазоры, нагрузку на валы и зубчатые передачи, а также оптимизировать конструкцию до изготовления прототипа.
3D-моделирование в работе технолога
Для технолога трехмерная модель изделия служит исходной базой при разработке технологического процесса.
Применение трёхмерного моделирования обеспечивает:
-
Проверку технологичности — моделирование позволяет оценить возможность изготовления детали заданными методами (например, допустимость углов фрезерования, глубины отверстий, радиусов закруглений).
-
Подготовку управляющих программ (УП) для станков с ЧПУ — CAM-модуль преобразует модель в код G-code с учетом стратегии обработки.
-
Разработку маршрутов обработки — CAM-системы автоматически генерируют траектории инструмента по 3D-модели.
-

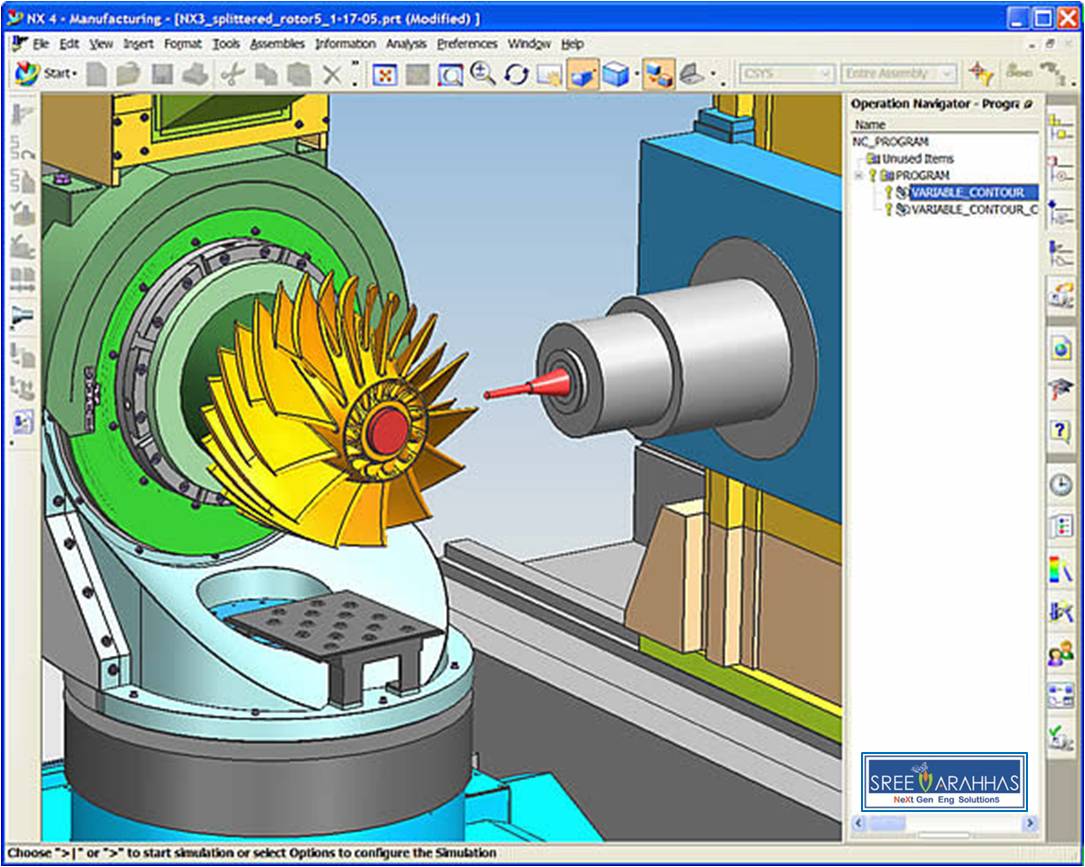

Виртуальную отладку операций — симуляция позволяет выявить возможные столкновения инструмента, ошибки в траекториях, избыточные движения.
-
Разработку технологической оснастки — 3D-модель помогает проектировать приспособления и инструменты, учитывая реальные размеры и условия обработки.
Пример: при подготовке обработки корпуса насоса технолог на основе 3D-модели может смоделировать черновое и чистовое фрезерование, рассчитать время цикла и оптимизировать выбор инструмента.
Взаимодействие конструктора и технолога через 3D-модель
Одним из важнейших преимуществ 3D-моделирования является интеграция работы конструктора и технолога. Модель выступает как единое цифровое ядро изделия, обеспечивая:
- сокращение времени согласования между подразделениями;
- уменьшение числа ошибок, связанных с интерпретацией чертежей;
- реализацию принципа параллельной разработки конструкции и технологии;
- возможность использования систем управления жизненным циклом продукта (PLM), где 3D-модель сопровождает изделие на всех стадиях его жизненного цикла.
Преимущества внедрения 3D-моделирования
-
Сокращение сроков проектирования и подготовки производства.
-
Повышение точности расчетов и чертежей.
-
Снижение затрат на изготовление физических прототипов.
-
Минимизация производственных ошибок.
-
Рост конкурентоспособности предприятия благодаря цифровизации процессов.
Современные тенденции
В последние годы роль 3D-моделирования усиливается благодаря:
- цифровым двойникам — виртуальным копиям изделий и процессов, позволяющим прогнозировать поведение конструкции;
- аддитивным технологиям — 3D-печать требует точных цифровых моделей;
- VR/AR-технологиям — применение виртуальной и дополненной реальности для анализа конструкции и обучения персонала;
- облачным CAD-системам (САПР) — они обеспечивают коллективную работу над проектом в режиме реального времени.
Заключение
3D-моделирование – ключевой инструмент современного машиностроительного проектирования. Оно дает инженерам-конструкторам возможность быстрого и точного создания виртуального прототипа, а инженерам-технологам — основу для разработки эффективных технологических процессов. В совокупности это приводит к сокращению сроков разработки изделий, повышению их качества и снижению затрат на производство.
Таким образом, 3D-модель становится центральным элементом цифровой инженерии, объединяющим конструкторов, технологов, расчетчиков и производственников в едином информационном пространстве.
Автор статьи: Михаил Лысенко, зам. главного инженера по управлению проектами
