Путь от чертежа до производства: макет, функциональный прототип, опытный и серийный образцы

24 июля 2025

В инженерном деле путь от идеи до готового продукта сложный и многоэтапный. Он требует последовательной реализации, начиная от создания чертежей и макетов, и заканчивая выпуском серийных изделий. У каждого этапа свои цели, задачи, методы проверки и контроля. Это даёт возможность инженерам минимизировать риски и добиваться высокого качества конечного продукта.

Основные стадии разработки готового продукта:

1. Макет — для визуализации идеи и эргономики;
2. Функциональный прототип — для проверки ключевых функций;
3. Опытный образец — для комплексных испытаний;
4. Серийный образец — эталон для массового производства.

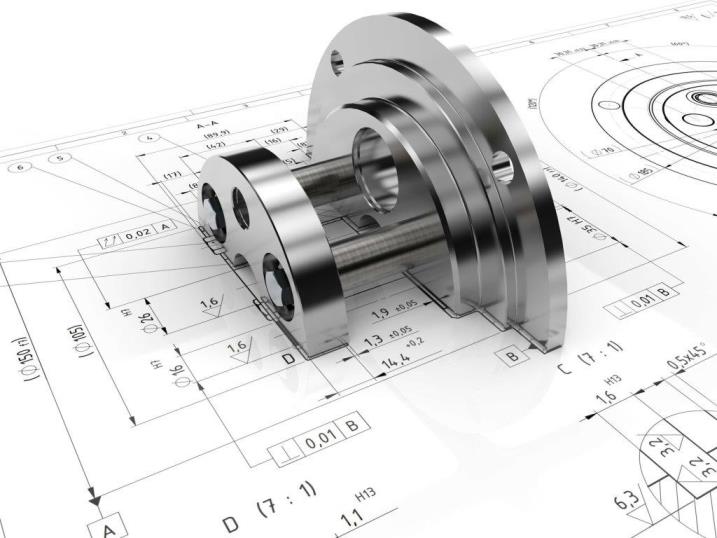

Переход от идеи к чертежу

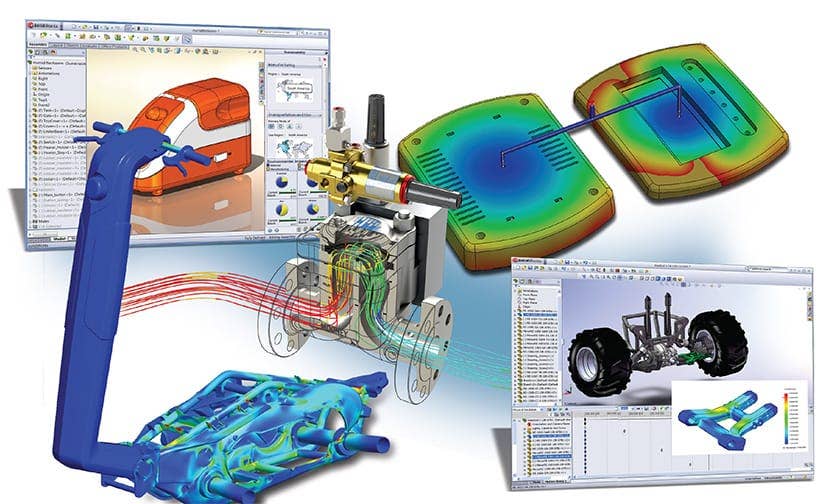

Проект начинается с инженерной идеи, которая формируется в техническое задание. На этом этапе разрабатываются предварительные чертежи и схемы. Используются САПР — программные комплексы, позволяющие моделировать сборки узлы и детали в 3D.

Ключевые задачи этого этапа работ:

• анализ технических требований;
• определение габаритов, массы, материалов;
• компоновка элементов;
• разработка кинематических и силовых схем.

Итог этапа работ — комплект чертежей для создания первого макета.

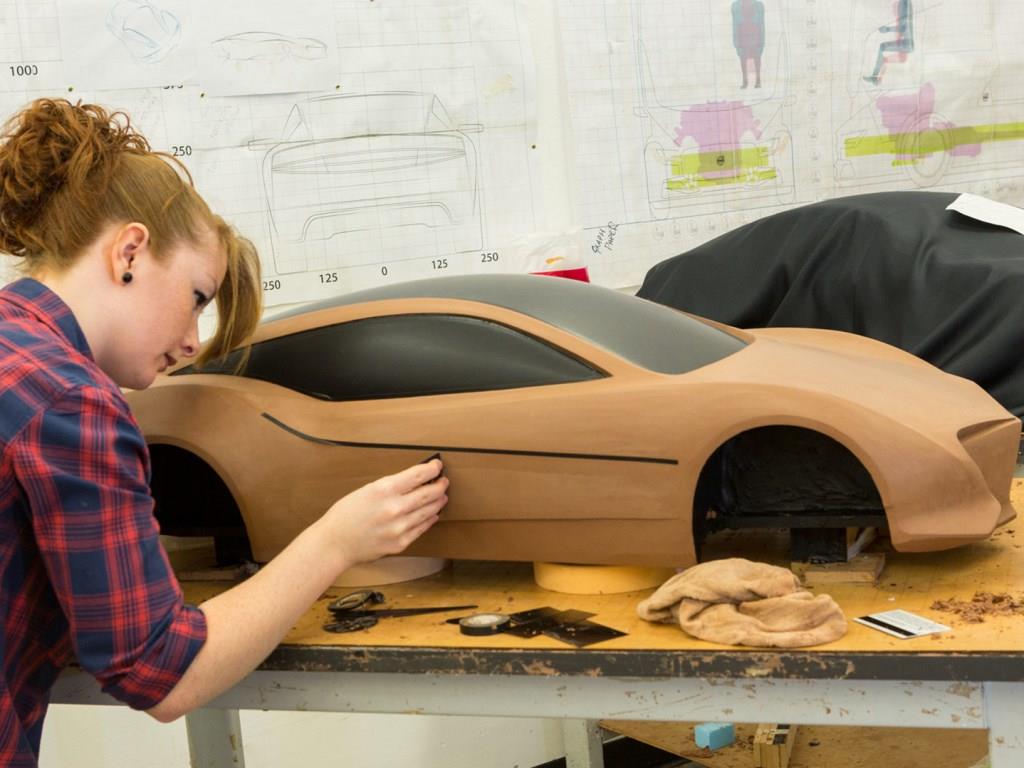

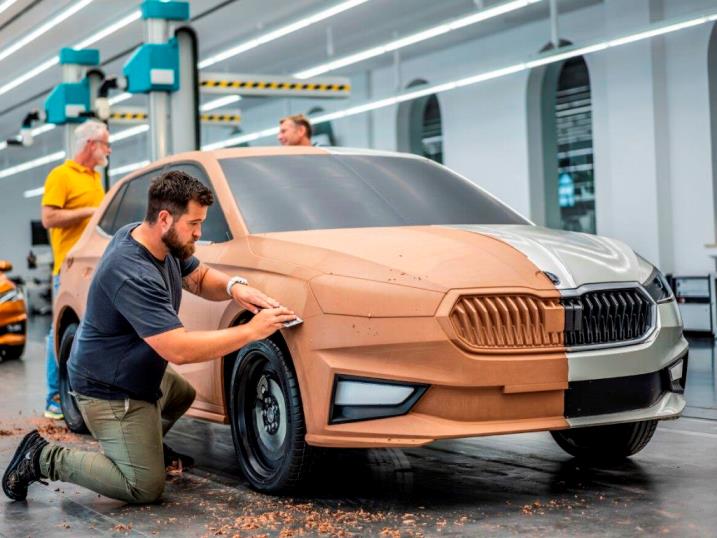

1. Макет: визуализация и первичная проверка

Макет — это первое физическое или цифровое воплощение инженерной идеи. Он, как правило, не обладает функциональностью, а служит для оценки формы, размеров, компоновки и эргономики изделия.

Виды макетов и их назначение:

• Габаритный макет — показывает реальные размеры и формы.
• Эргономический макет — моделирует взаимодействие человека с изделием.
• Дизайнерский макет — акцент на внешний вид и визуальную привлекательность.

Материалами для изготовления макета могут быть:

• Пластик, пенопласт, картон, дерево (для простых моделей);

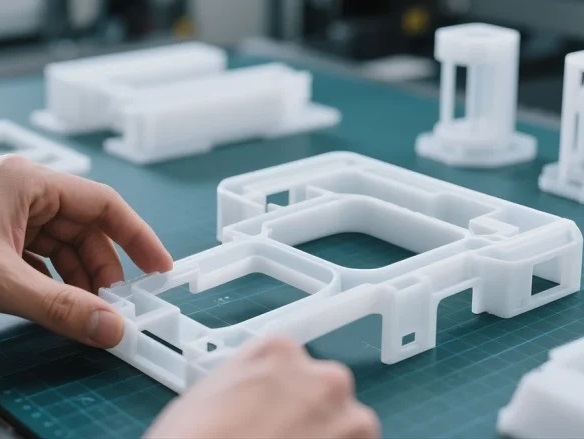

• 3D-печать (быстрое создание сложных форм);
• Виртуальная реальность (VR-модели) для оценки в цифровой среде.

Цель макета — не проверка работоспособности, а проверка его восприятия и оценка конструкции на ранней стадии.

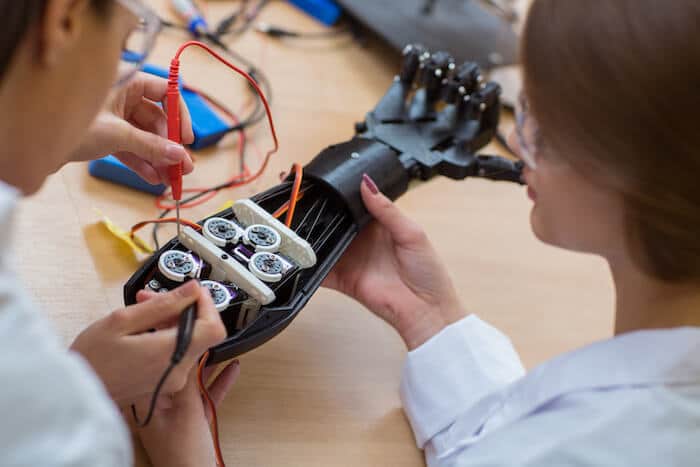

2. Функциональный прототип: испытание работоспособности

После утверждения макета наступает этап создания функционального прототипа — модели, максимально приближенной к реальному устройству по функциям, но не обязательно по материалам или габаритам.

Назначение функционального прототипа:

• Проверка работы основных узлов и систем;
• Оценка производительности и взаимодействия компонентов;
• Обнаружение «узких мест» конструкции.

Особенности изготовления функционального прототипа:

• Могут использоваться заменители материалов;
• Он производится вручную или с применением гибких производств;
• Часто создается несколько прототипов с разными параметрами (A/B-тестирование).

Например, для редуктора может быть изготовлен функциональный прототип с пластиковыми шестернями, чтобы проверить кинематику, не нагружая его механически.

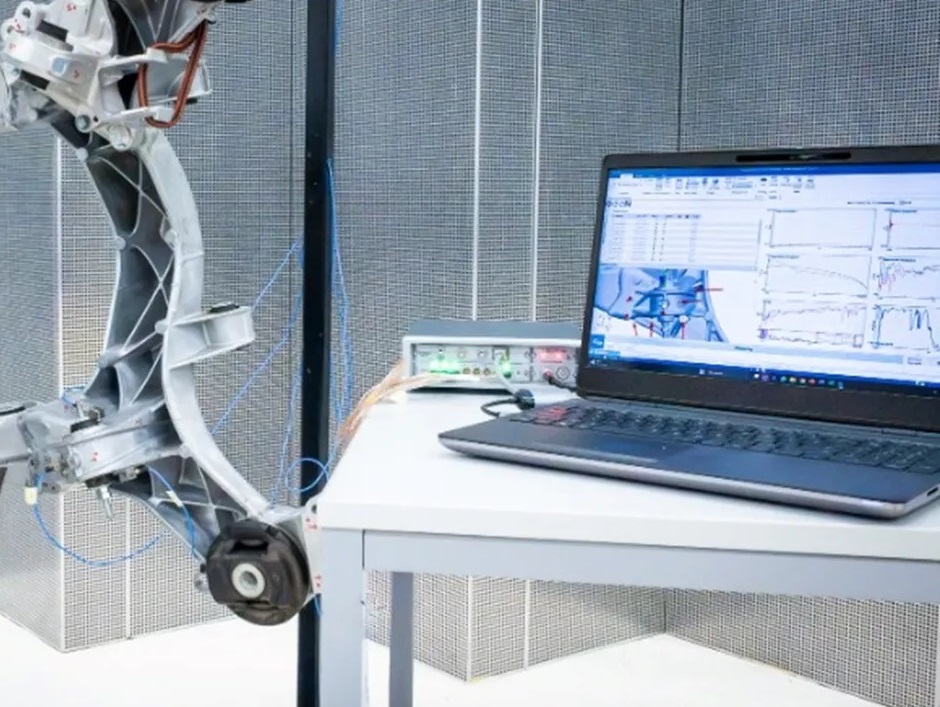

3. Опытный образец: проверка технологичности и ресурса

Опытный образец создаётся с использованием материалов и технологий, которые планируются для серийного производства. Это полноценная модель, предназначенная для всестороннего испытания в реальных условиях эксплуатации.

Цели создания опытного образца:

• Проверка ресурса и долговечности;
• Испытания на прочность, вибрации, температурную стойкость;
• Анализ технологичности сборки;
• Подготовка технической документации для производства.

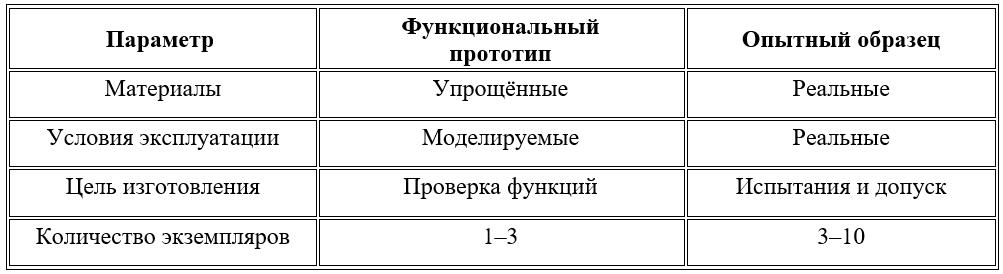

Отличия опытного образца от функционального прототипа

После проведения испытаний опытного образца фиксируются все недочёты, производятся доработки и на основе полученных данных разрабатывается конструкторская документация для серийного производства.

4. Серийный образец: эталон для массового производства

Серийный образец — это образец, полностью готовый к серийному производству. Он служит эталоном для всей производственной партии и проходит процедуру утверждения на соответствие всем техническим требованиям конструкторской документации.

Характеристики серийного образца:

• Он производится по утверждённым технологиям;
• Для изготовления используются окончательные материалы и комплектующие;
• Все параметры серийного образца должны быть доведены до соответствия требованиям конструкторской документации.

Проверки серийного образца:

• Приёмочные испытания;
• Сертификация и стандартизация;
• Контроль качества в условиях серийного цеха.

Назначение серийного образца:

• Утверждение технологического процесса;
• Подготовка оснастки и логистики производства;
• Обучение производственного персонала.

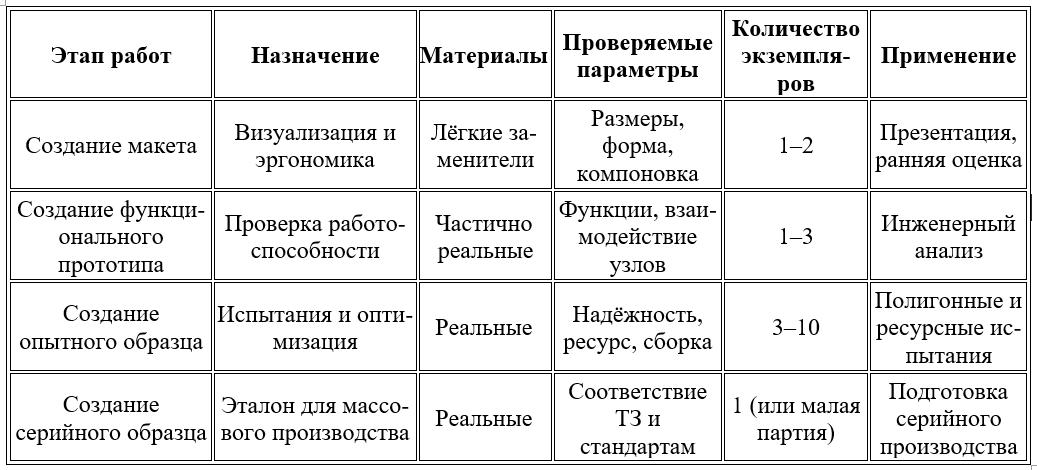

Сравнительная таблица стадий разработки изделия

Итоги

Переход от чертежа к серийному производству — это путь, требующий комплексного подхода, инженерной точности и поэтапной верификации изделия. Макеты, прототипы, опытные и серийные образцы позволяют:

• снизить издержки на исправление ошибок;
• повысить надёжность и технологичность продукции;
• ускорить вывод изделия на рынок.

Правильное планирование и выполнение каждого этапа гарантируют соответствие изделия требованиям безопасности, эффективности и надёжности.

Автор статьи: Михаил Лысенко, зам. главного инженера по управлению проектами
